Maszyna współrzędnościowa Trimos C3 & C4

Polecany

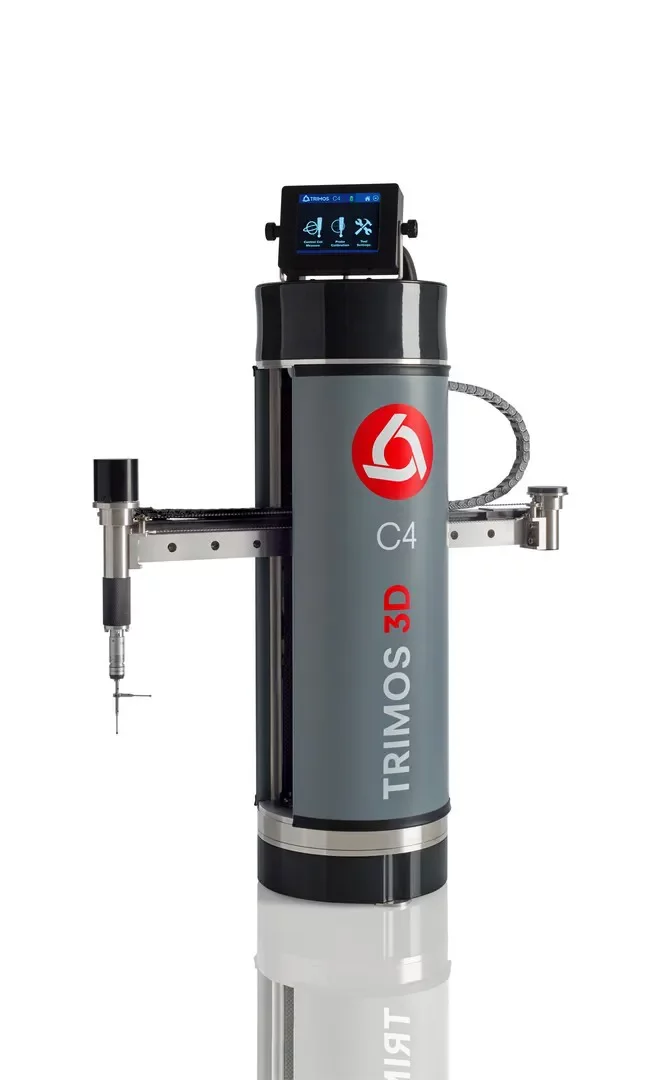

Maszyna współrzędnościowa Trimos C3 & C4

Maszyna współrzędnościowa Trimos C3 & C4

Nowa seria CMM C-Line jako część nowej grupy produktów TRIMOS 3D

Drukuj

Oferta Maszyny i systemy pomiarowe Maszyny CMM

Specyfikacja techniczna



  • Trimos C-Line  to  pierwsze  na  świecie  prawdziwie  przenośne
    współrzędnościowe maszyny pomiarowe zaprojektowane dla warsztatu.

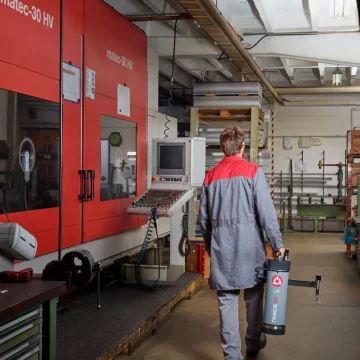

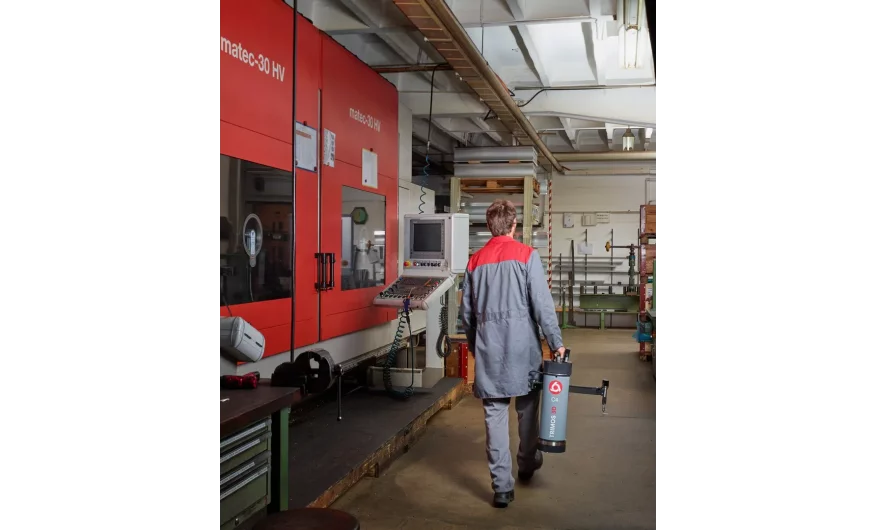

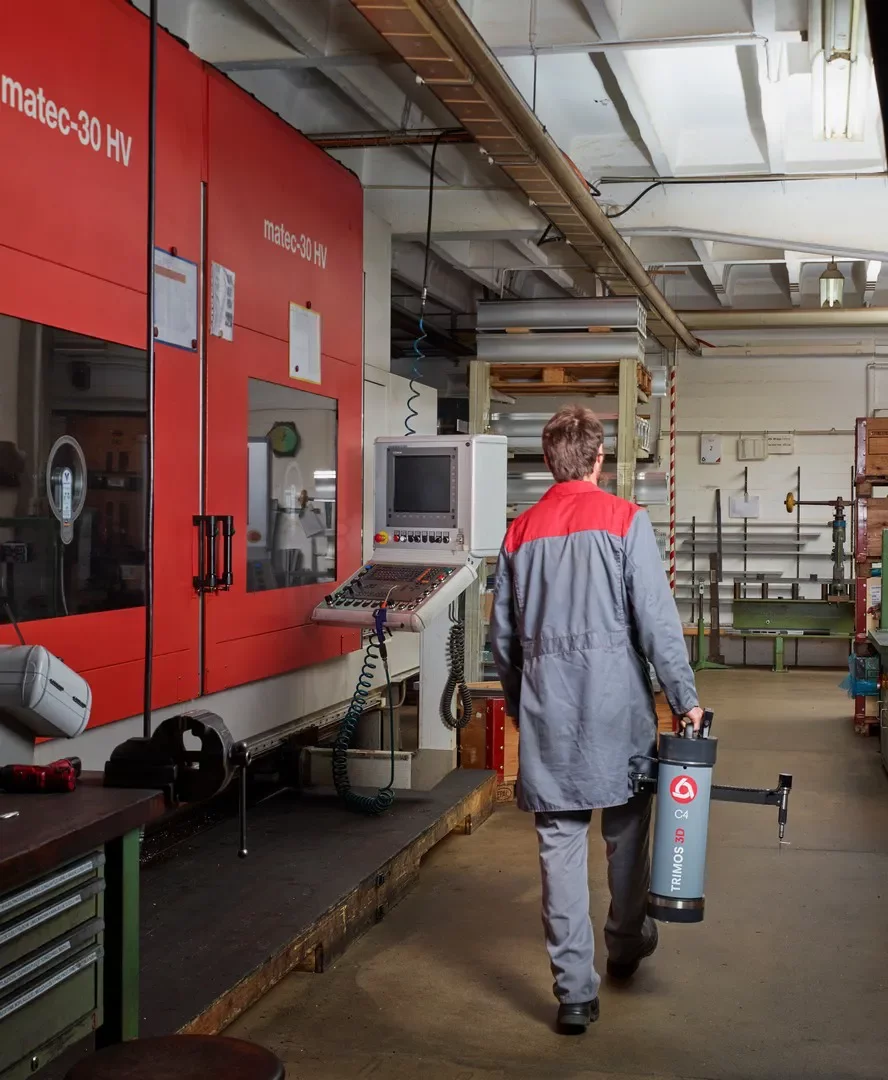

  • Mobilna: przy wadze zaledwie 13,5 kg C-Line można zabrać ze sobą wszędzie tam, gdzie jej potrzebujesz. Nie musisz już dostarczać części do laboratorium pomiarowego, gdzie znajduje się maszyna współrzędnościowa. C-Line można wdrożyć bezpośrednio w procesie produkcyjnym.



  • Łatwa w użyciu: C-Line jest łatwy w obsłudze dzięki użyciu przenośnego komputera. Koncepcja tego produktu została przemyślana w celu zapewnienia optymalnego komfortu i łatwości użytkowania.
  • Oprogramowanie: C-Line jest standardowo dostarczany z oprogramowaniem ControlC, pozwalającym na pomiary takich cech jak: odległość, okrąg, płaszczyzna, linia, punkt… Aby w pełni wykorzystać możliwości C4, zalecamy opcjonalne oprogramowanie Aberlink, oferujące zaletę w postaci łatwości użytkowania. Inne programy pomiarowe są również kompatybilne: PolyWorks, CMM Manager, Verisurf itp.
  • Modele: C3 - podstawowy model naszych nowych przenośnych maszyn współrzędnościowych, ma 3 osie ze zmotoryzowanym napędem (X, C, Z). Umożliwia podstawowe pomiary 3D.

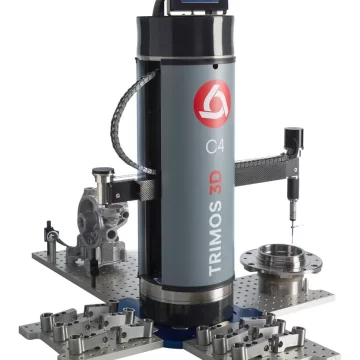

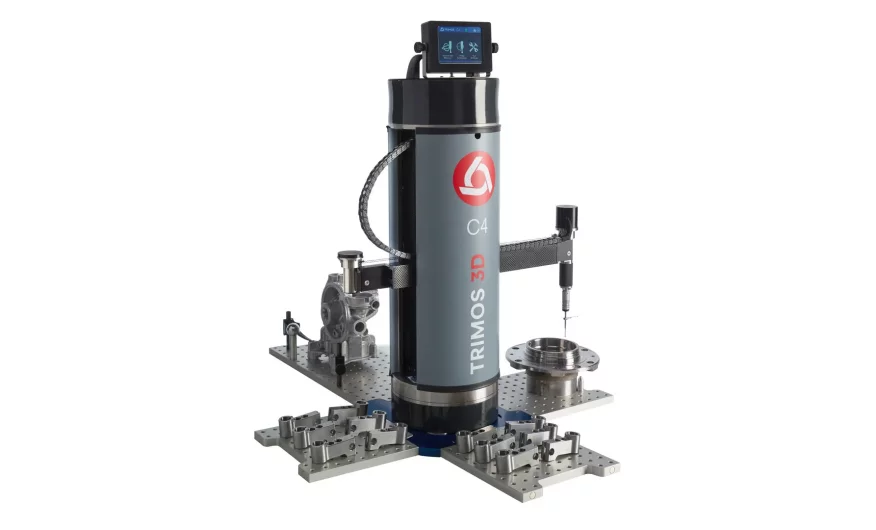

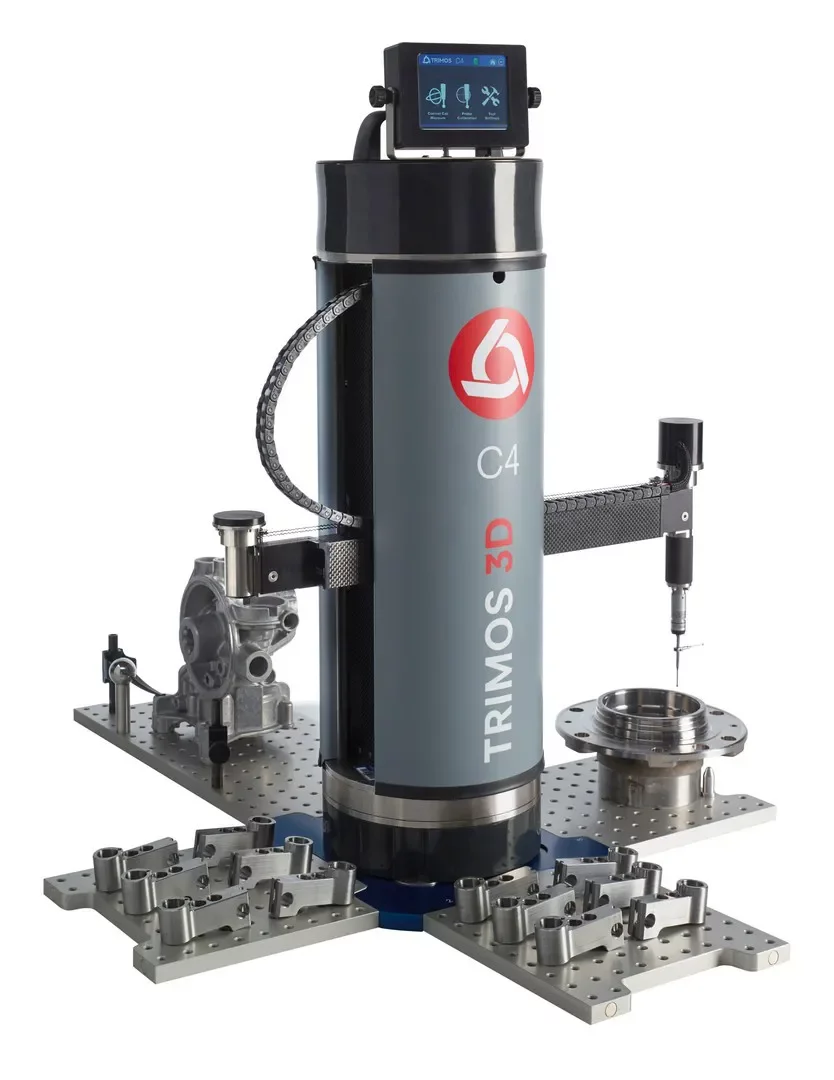

    C4 - model premium naszych nowych przenośnych maszyn współrzędnościowych. Posiada 4 osie zmotoryzowane. (X, C, Z, P), umożliwiając wysokowydajne pomiary w 3D.



Dane techniczne:

Zakres roboczy mm X and Y Ø 720, Z 250
Dokładność promieniowa µm 3.0 + D(mm)/100
Dokładność liniowa µm 5.0 + L(mm)/100
Prędkość maszyny mm/s Kontrolowana przez użytkownika do 150
Zapotrzebowanie urządzenia na powietrze   Niewymagane
Konstrukcja   Stal nierdzewna do wszystkich elementów konstrukcyjnych
Wymagania dotyczące zasilania urządzenia   100-240 V AC±10%, 50-60Hz
Praca na baterii h 3 - 4
Pobór energii W Średnie: 10 / Max: 15
Manualna obsługa   Kontrolowany przez użytkownika ręcznym ruchem sondy
Kompensacja temperatury   Onboard monitoring and compensation
Typ końcówki pomiarowej   Renishaw TP20
Masa kg (lbs)  13.5 (30)
Wymiary urządzenia mm 420 x 172 x 620
Temperatura robocza °C  +10 ÷ +40
Temperatura przechowywania °C  +10 ÷ +40
Wilgotność względna (praca i przechowywanie)  % 5 ÷ 75%





Producent:
Trimos
Kategoria:
Cyfrowe

Dokumenty do pobrania

Trimos C-Line

Trimos C-Line

Pobierz dokument
