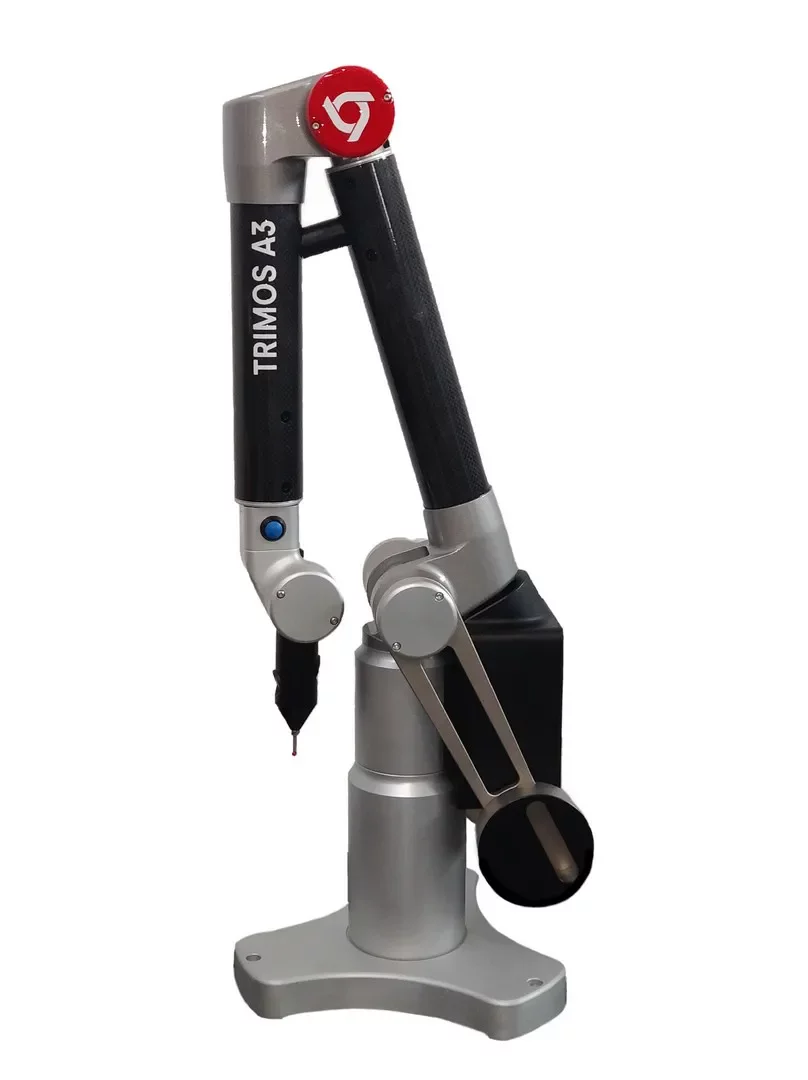

Ramiona pomiarowe TRIMOS A-LINE
Specyfikacja techniczna
Nowe, przenośne ramiona pomiarowe Trimos zapewniają niezwykle łatwy i dokładny pomiar 3D. Ramiona A-Line certyfikowane zgodnie z normą ISO10360-2 umożliwiają kontrolę jakości, inspekcję a także weryfikację małych i dużych części. Dzięki wyjątkowo stabilnej strukturze z włókna węglowego wszystkie modele są lekkie i łatwe w obsłudze. Do wyboru modele A3, A4, A5, A6, A7, A8, A9 i AT w zależności od potrzeb

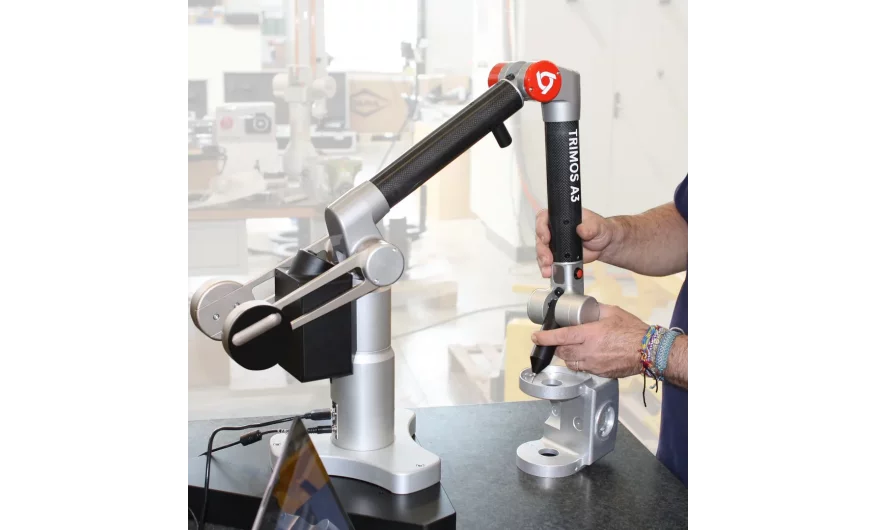

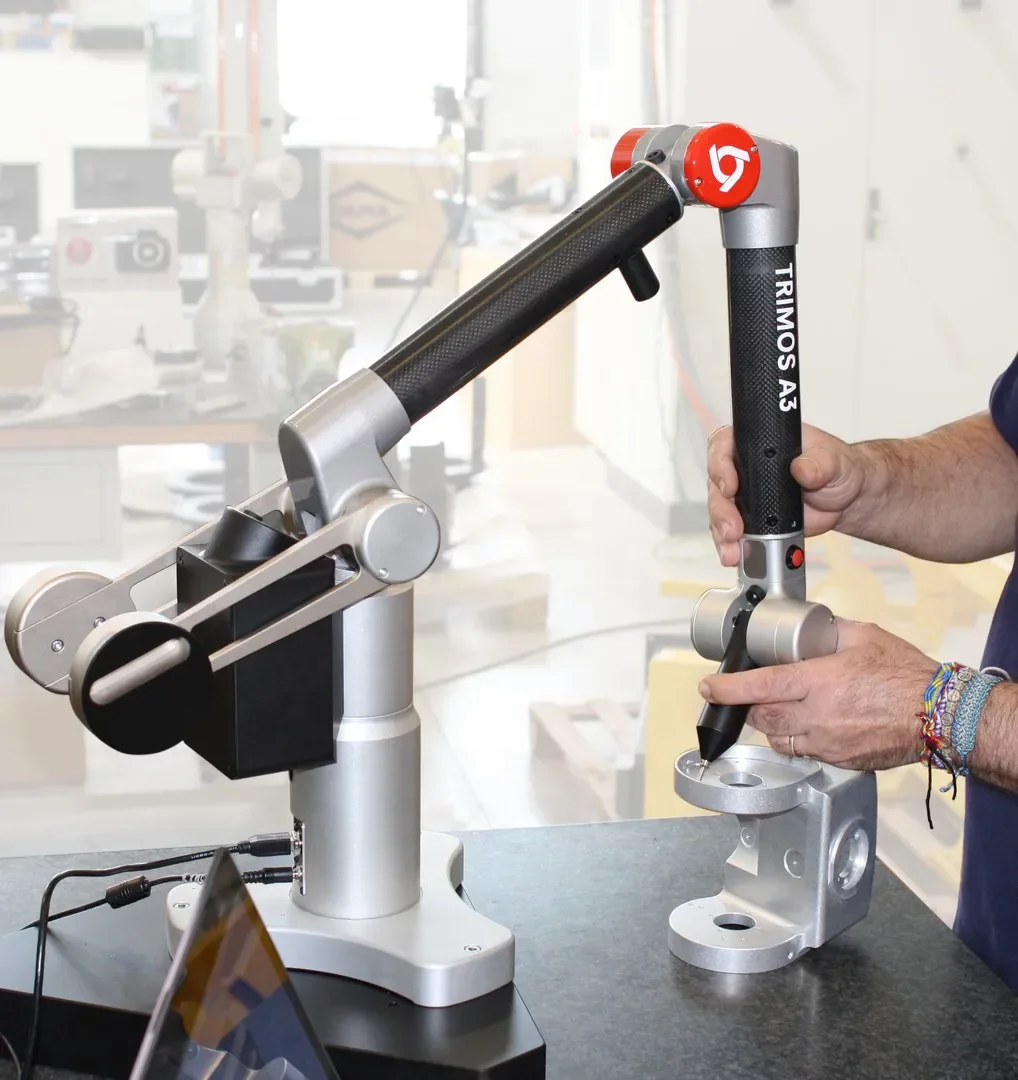

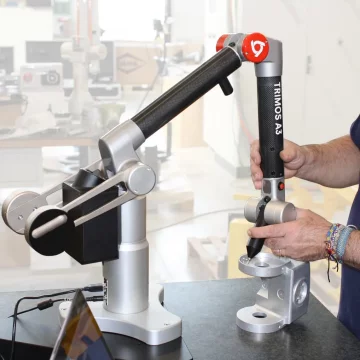

Ramiona pomiarowe 3D, to przenośne przyrządy do pomiaru, które umożliwia kontrolę jakości, kontrolę i weryfikację małych i dużych części w warsztacie. Przegubowe ramiona rejestrują pozycję sondy w przestrzeni i przesyłają wyniki do oprogramowania komputerowego (Aberlink lub Polyworks)

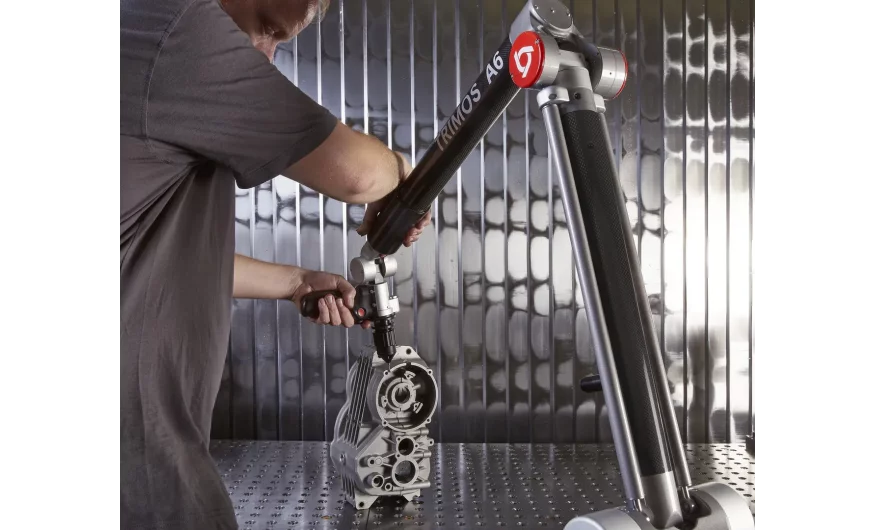

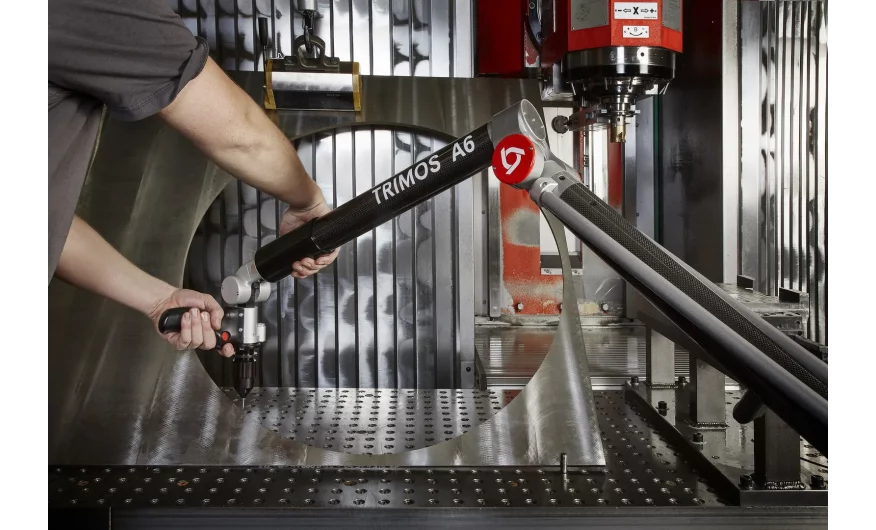

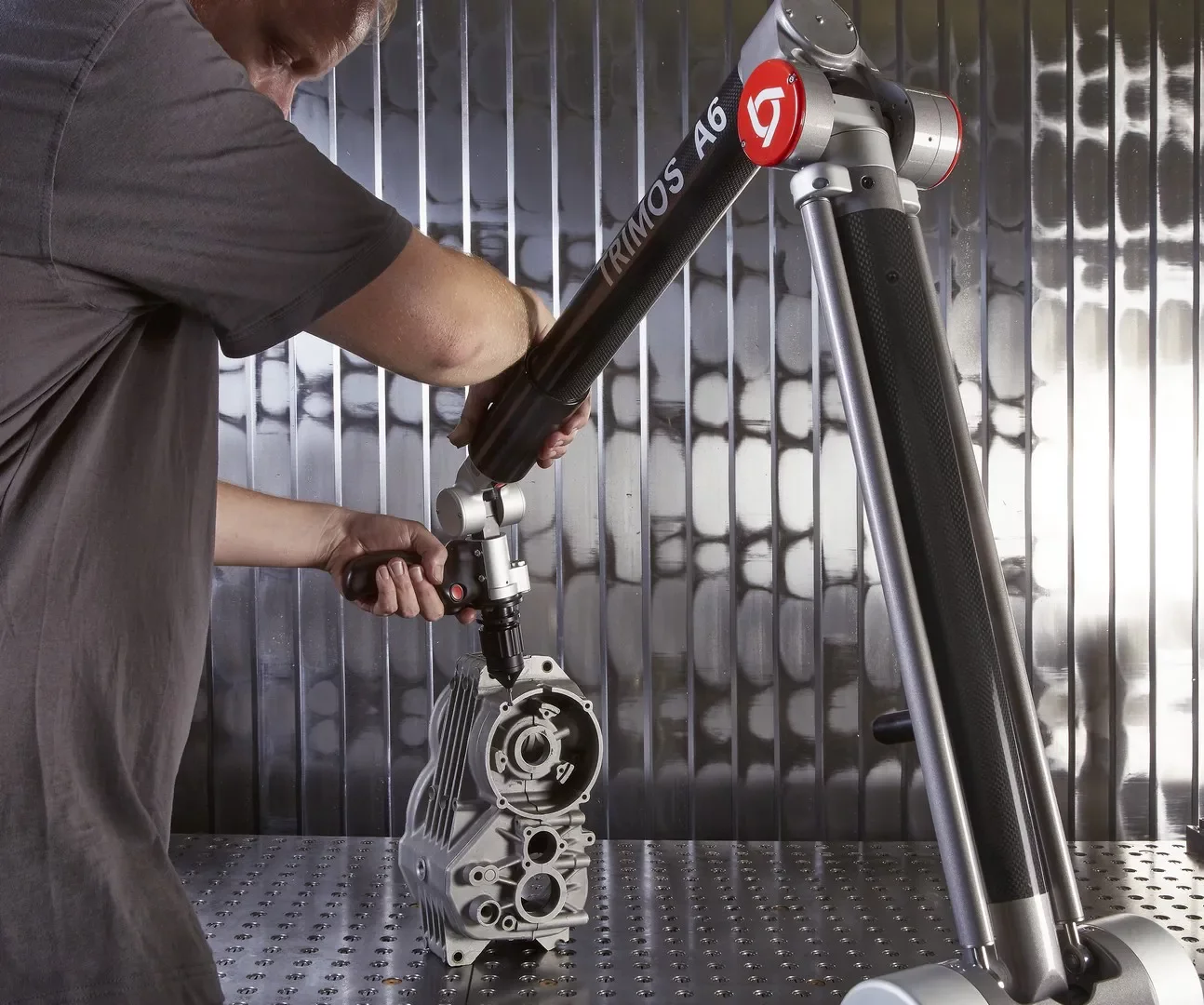

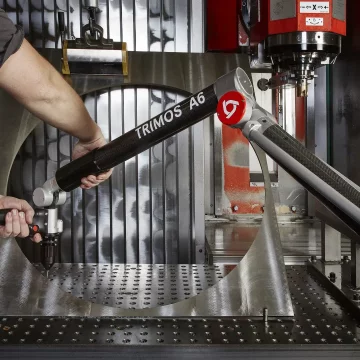

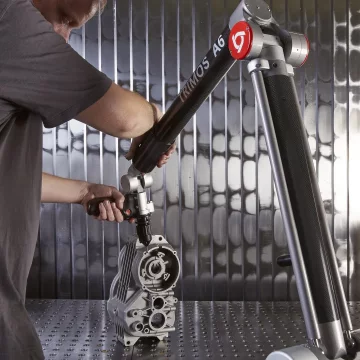

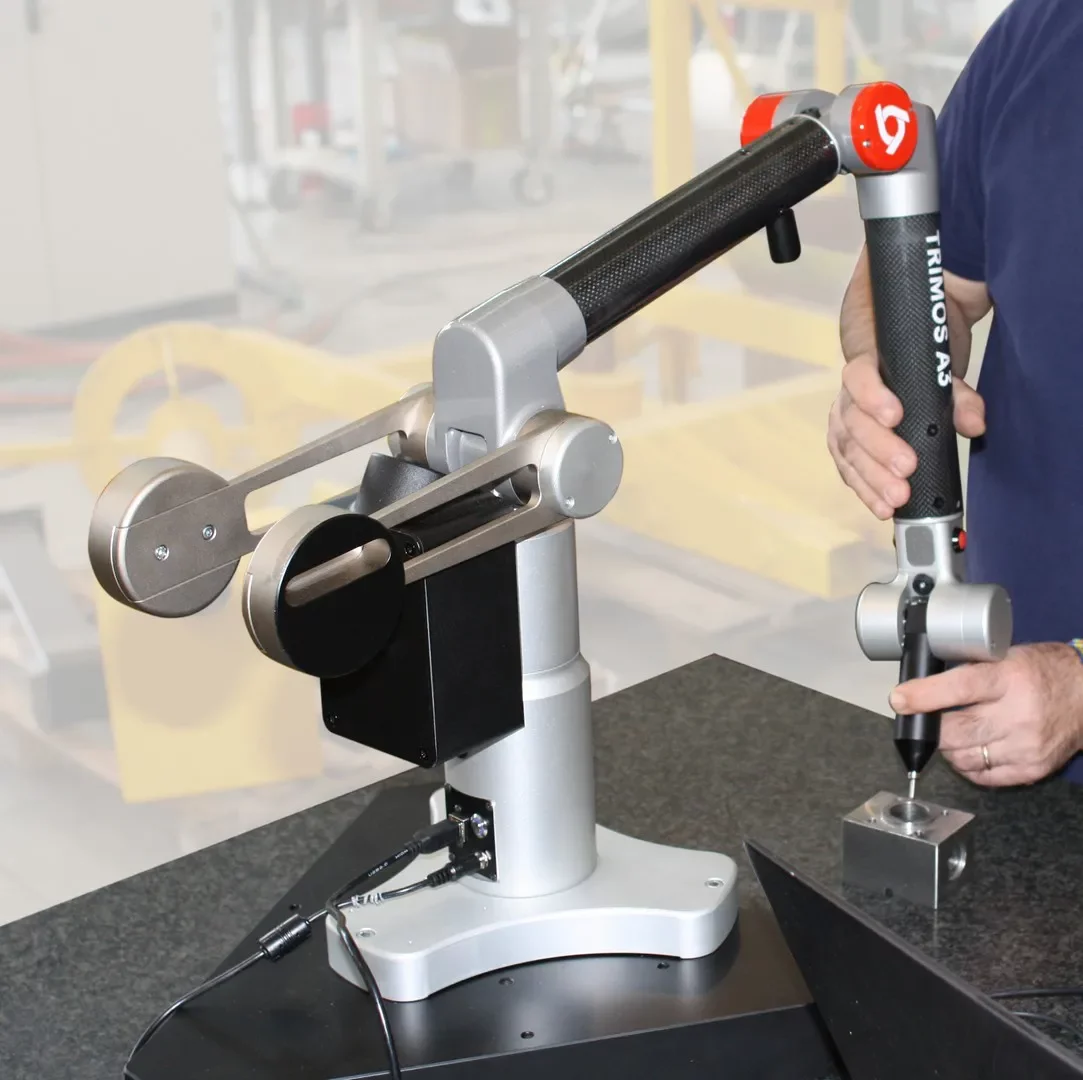

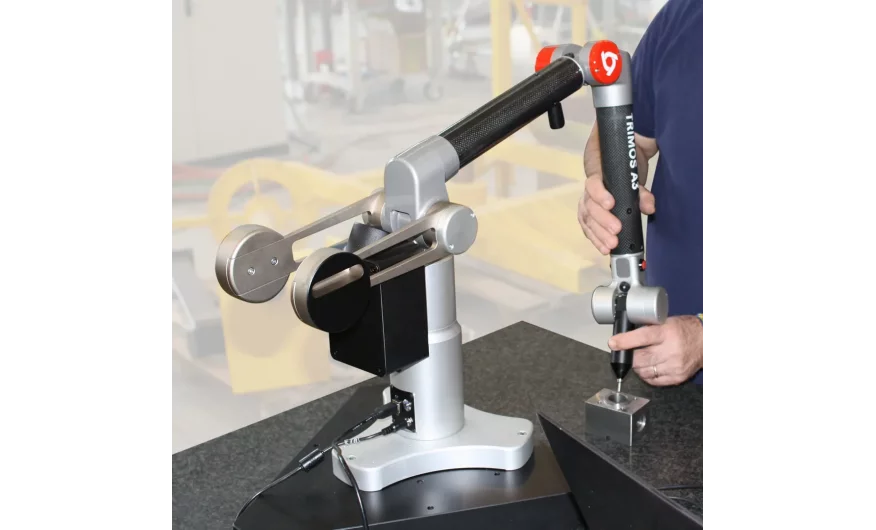

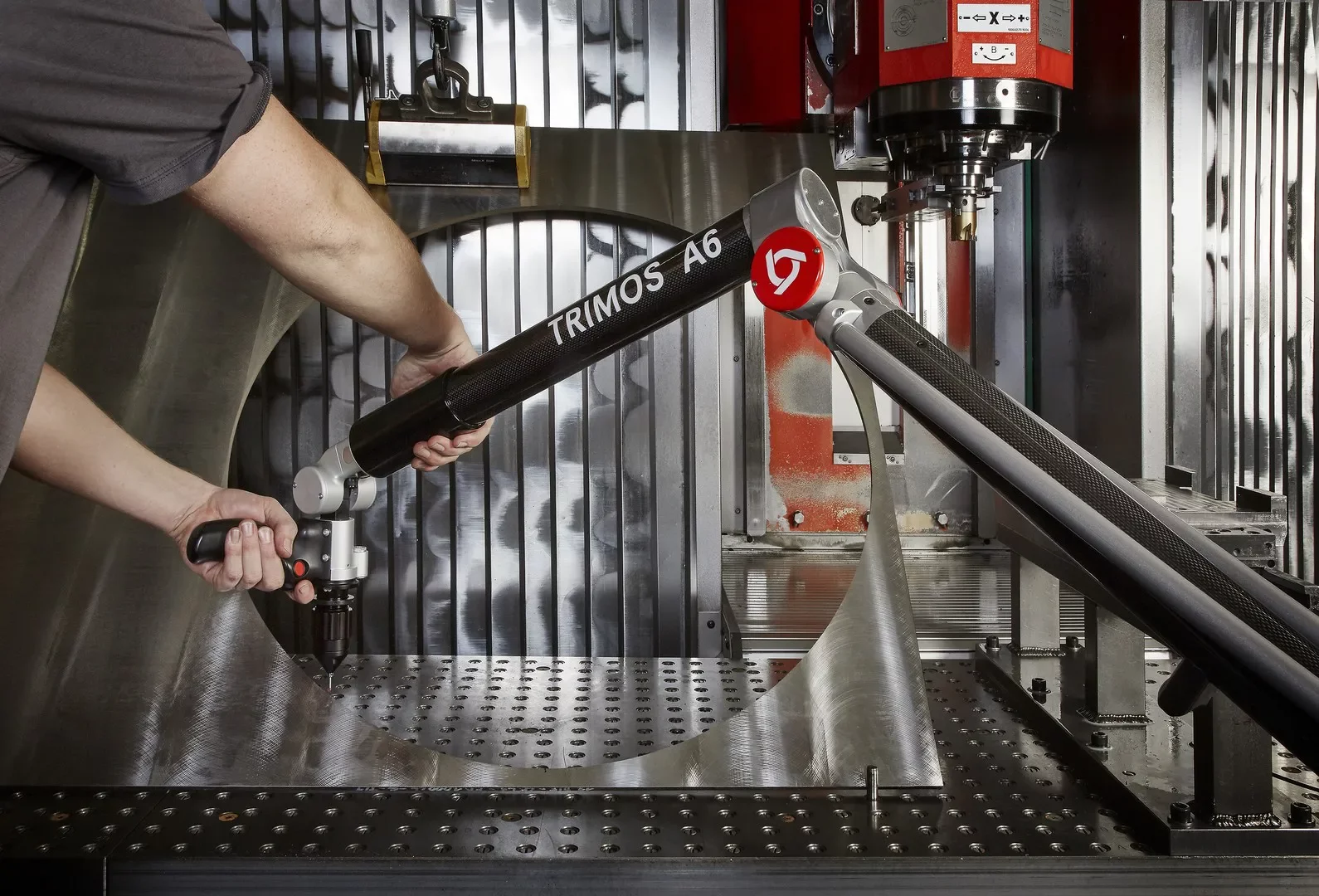

Ten instrument jest zbudowany jak ramię z łokciem, przedramieniem i nadgarstkiem. Zwykle jest stosowany w środowisku produkcyjnym, w którym mierzony obiekt nie może zostać przesunięty. W takich przypadkach ramię pomiarowe jest doprowadzane do przedmiotu obrabianego. Najlepsze ramiona pomiarowe zbudowane są z włókna węglowego, dzięki czemu są lekkie a pomiary 3D są niezwykle łatwe. Jest idealny do pomiaru dużych części w warsztacie.
Podstawowe cechy:
• Zakres pomiarowy od 250 mm do 9000 mm
• Niezwykle łatwy w użyciu
• Certyfikowany w odniesieniu do normy ISO 10360-2
• Występują w konfiguracjach 5, 6 lub 7 osiowych
• Ochrona za pomocą hamulca elektromagnetycznego
Modele A4 ÷ A9 | Osie | Zakres pomiarowy (mm) | Dokładność przestrzenna (mm) |
Powtarzalność w punkcie (mm) |
Waga (kg) |
---|---|---|---|---|---|
A3 - 1300 | 6 | 1300 | 0.015 | 0.008 | 9.5 |
A3 - 1800 | 6 | 1800 | 0.018 | 0.008 | 10.4 |
A4 - 1800 | 6 | 1800 | 0.025 | 0.018 | 7.9 |
A4 - 2500 | 6 | 2500 | 0.036 | 0.022 | 8.4 |
A4 - 3200 | 6 | 3200 | 0.045 | 0.032 | 8.8 |
A5 - 1800 | 6 | 1800 | 0.020 | 0.012 | 8.4 |
A5 - 2500 | 6 | 2500 | 0.026 | 0.016 | 8.9 |
A5 - 3200 | 6 | 3200 | 0.036 | 0.020 | 9.3 |
A5 - 4000 | 6 | 4000 | 0.046 | 0.024 | 10 |
A6+ - 1800 | 7 | 1800 | 0.027 | 0.017 | 8.9 |
A6+ - 2500 | 7 | 2500 | 0.030 | 0.020 | 9.4 |
A6+ - 3200 | 7 | 3200 | 0.045 | 0.026 | 9.8 |
A6+ - 4000 | 7 | 4000 | 0.056 | 0.030 | 10.5 |
A7 - 5000 | 6 | 5000 | 0.065 | 0.038 | 12.5 |
A7 -7000 | 6 | 7000 | 0.080 | 0.048 | 14 |
A7 -9000 | 6 | 9000 | 0.100 | 0.060 | 16.5 |
A8+ - 5000 | 7 | 5000 | 0.075 | 0.050 | 13.5 |
A8+ - 7000 | 7 | 7000 | 0.090 | 0.060 | 15 |
A8+ - 9000 | 7 | 9000 | 0.110 | 0.070 | 17.5 |
A9 - 250 | 5 | 250 | 0.004 + L/50 | 0.005 | 12 |
A9 - 400 | 5 | 400 | 0.006 + L/40 | 0.007 | 14 |
Ramiona do pomiaru rur(AT)
Modele AT | Osie | Zakres pomiarowy (mm) |
Dokładność przestrzenna z laserem pomiarowym (mm) |
Dokładność w punkcie sondą dotykową(mm) |
Powtarzalność w punkcie (mm) |
Waga (kg) |
---|---|---|---|---|---|---|
AT - 1800 | 6 | 1800 | 0.056 | 0.025 | 0.020 | 7.9 |
AT - 2500 | 6 | 2500 | 0.063 | 0.036 | 0.028 | 8.4 |
AT - 3200 | 6 | 3200 | 0.072 | 0.045 | 0.035 | 8.8 |
AT - 4000 | 6 | 4000 | 0.099 | 0.060 | 0.045 | 9.5 |
AT - 5000 | 6 | 5000 | 0.122 | 0.090 | 0.060 | 11.5 |
