Maszyna DeMeet 3D CNC zapewnia automatyczną, niezależną od operatora kontrole metrologiczną detali w odniesieniu do wzorców państwowych. Maszyny dostępne są w dwóch wersjach Video oraz Combo (maszyna optyczna z dotykową głowicą pomiarową).

Konstrukcja

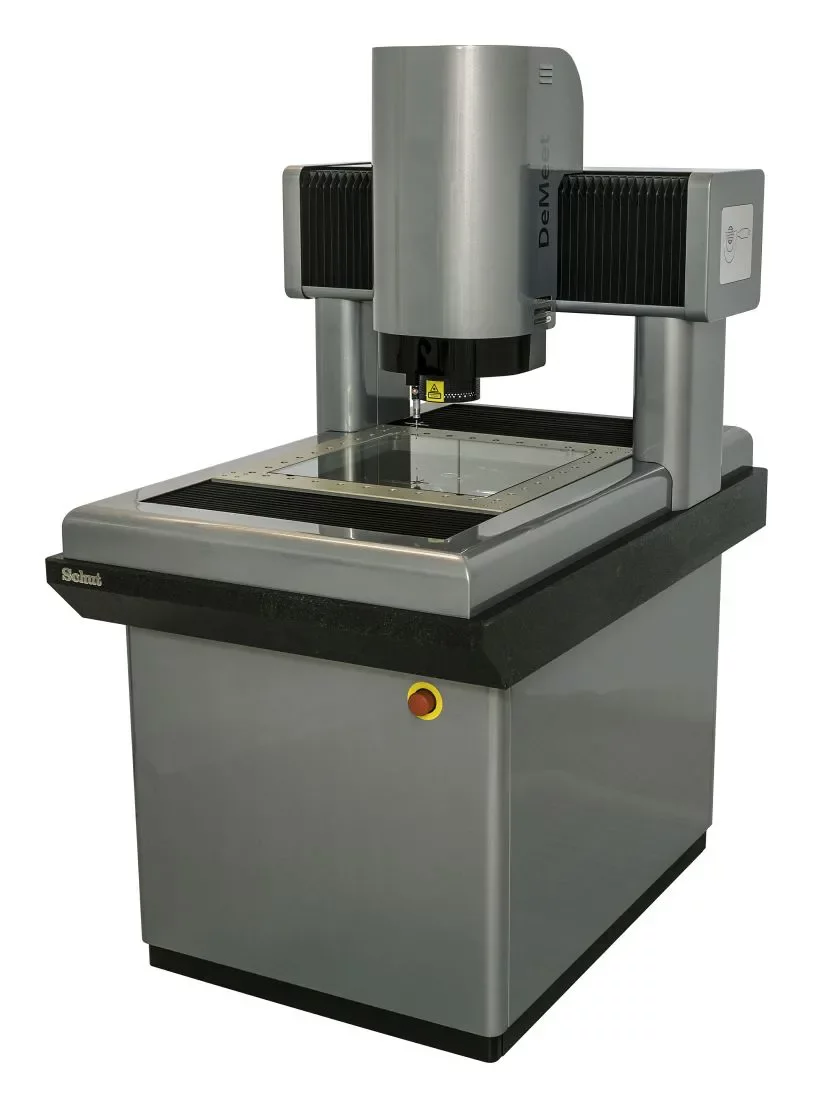

Maszyna DeMeet ma konstrukcję portalową z stołem ruchomym w osi Y. Komponenty portalu są wykonane z żeliwa uwolnionego od naprężeń. Wykorzystanie wysokiej jakości komponentów dobrze znanych producentów zapewnia doskonałą wydajność oraz bardzo dokładne pomiary.

Pomiar optyczny

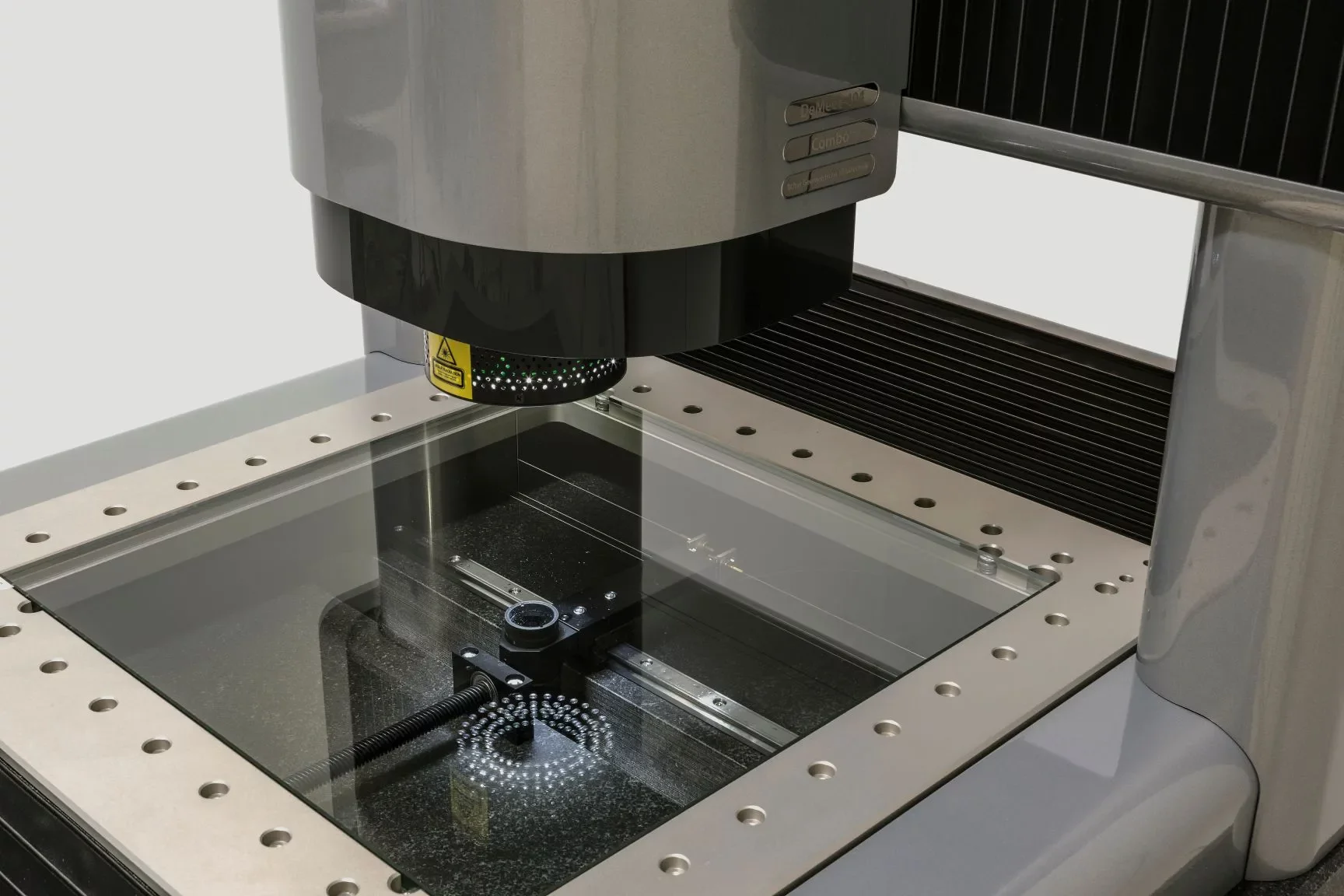

Bezstykowy pomiar zarówno w przestrzeni 2D jak i 3D sprawia że maszyna DeMeet jest idealnym rozwiązaniem do pomiaru elementów z tworzyw sztucznych podatnych na odkształcenia. Aby wyeliminować błędy zniekształcenia obrazu w polu widzenia, w maszynie DeMeet wykorzystane zostały obiektywy telecentryczne firmy Nikon (opcjonalnie Leica) o powiększeniu 1x, 3x, i 5x . Dużą zaletą jest szeroki wybór oświetlenia. Oświetlenie współosiowe, w świetle przechodzącym oraz z wykorzystaniem programowalnego pierścienia z diodami LED daje możliwość uzyskania precyzyjnego obrazu wybranego fragmentu detalu o bardzo skomplikowanym kształcie.

Pomiar stykowy

DeMeet 3D CNC opcjonalnie (wersja Combo) może być zaopatrzona w głowicę przełączającą PH6 z modułem TP20 firmy Renishaw dzięki czemu może pracować jako klasyczna współrzędnościowa maszyna pomiarowa. Wraz z maszyną oferowany jest szeroki wybór końcówek pomiarowych. Maszynę można również wzbogacić o system automatycznej wymiany końcówki MCR20.

Pomiar łączony

Podstawową zaletą maszyn DeMeet 3D CNC jest pomiar zintegrowany. Jeżeli pomiar optyczny jest nie wystarczający do zmierzenia wszystkich cech na detalu, można część pomiarów wykonać za pomocą sondy stykowej. Oba systemy działają w tych samych współrzędnych we wszystkich osiach dzięki czemu możemy używać ich zamiennie bez definiowania nowego układu współrzędnych.

Approve for DeMeet

Oprogramowanie Approve zostało stworzone na potrzeby maszyn multisensorycznych DeMeet 3D CNC. Obsługa maszyny z systemem Approve jest prosta i bardzo wygodna. Obiektowe programowanie maszyn jest intuicyjne, a uzyskane wyniki są prezentowane w przejrzystej wygodnej formie umożliwiającej dalszą analizę zmierzonych cech. Modułowa struktura oprogramowania pozwala na samodzielny wybór opcji. Oprogramowanie uzyskało certyfikat PTB dotyczący dokładności algorytmów obliczeniowych.

Specyfikacja techniczna DeMeet 3D CNC

Model	220	400	404	443	705
System optyczny (Video)	Kamera DeMeet ½” CCD
System stykowy (Combo)	Renishaw PH6 – TP 20
Obiektyw	Nikon (opcjonalnie Leica) 3x (opcjonalnie 1x, 5x, 10x),
Oświetlenie	3 pierścienie po 16 segmentów (programowalne) Współosiowe (regulowane) Przechodzące (regulowane)
Sterowanie	Ręczne – joystick / pełna kontrola CNC
Zakres pomiarowy	X:220 mmY:150 mm Z:100 mm	X:400 mmY:250 mm Z:200 mm	X:400 mmY:400 mm Z:200 mm	X:400 mmY:400 mm Z:300 mm	X:700 mmY:500 mm Z:300 mm
Rozdzielczość	0,5 µm (opcjonalnie 0,1 µm)
Dokładność	Wersja z liniałami 0,5 µm:U1 (X, Y, Z) = 4 +L/150 µm U2 (XY) = 5 +L/150 µm U3 (XYZ) = 5 +L/150 µm Wersja z liniałami 0,1 µm: U1 (X, Y, Z) = 3 +L/200 µm U2 (XY) = 4 +L/200 µm U3 (XYZ) = 4 +L/200 µm
Prędkość posuwu	X, Y = 250 mm/sZ = 50 mm/s

Aplikacje
Maszyny DeMeet 3D CNC są użytkowane w wielu gałęziach przemysłu do wielu różnych aplikacji zarówno w przemyśle maszynowym, elektronicznym jak i medycznym. Znaczna część maszyn jest użytkowana do pomiarów detali w przemyśle produkcji opakowań. Najbardziej popularnymi aplikacjami są pomiary kubków, preform oraz butelek.

Systemy mocowania

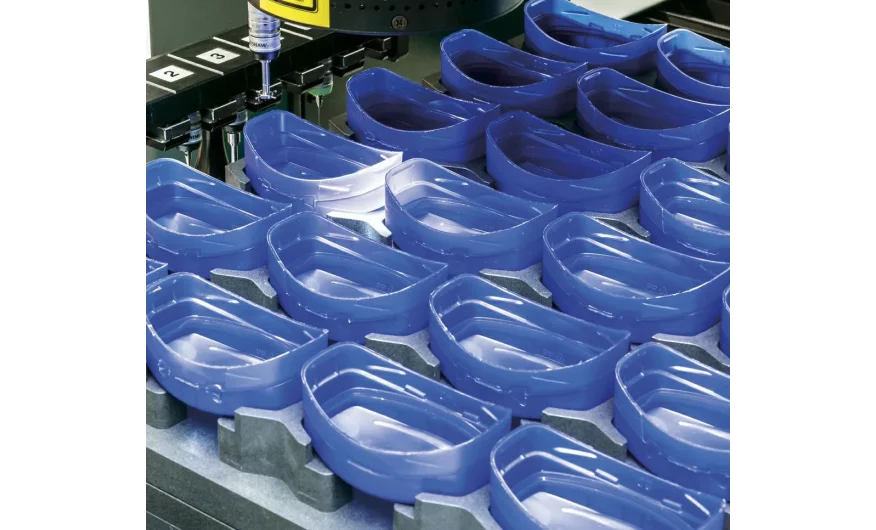

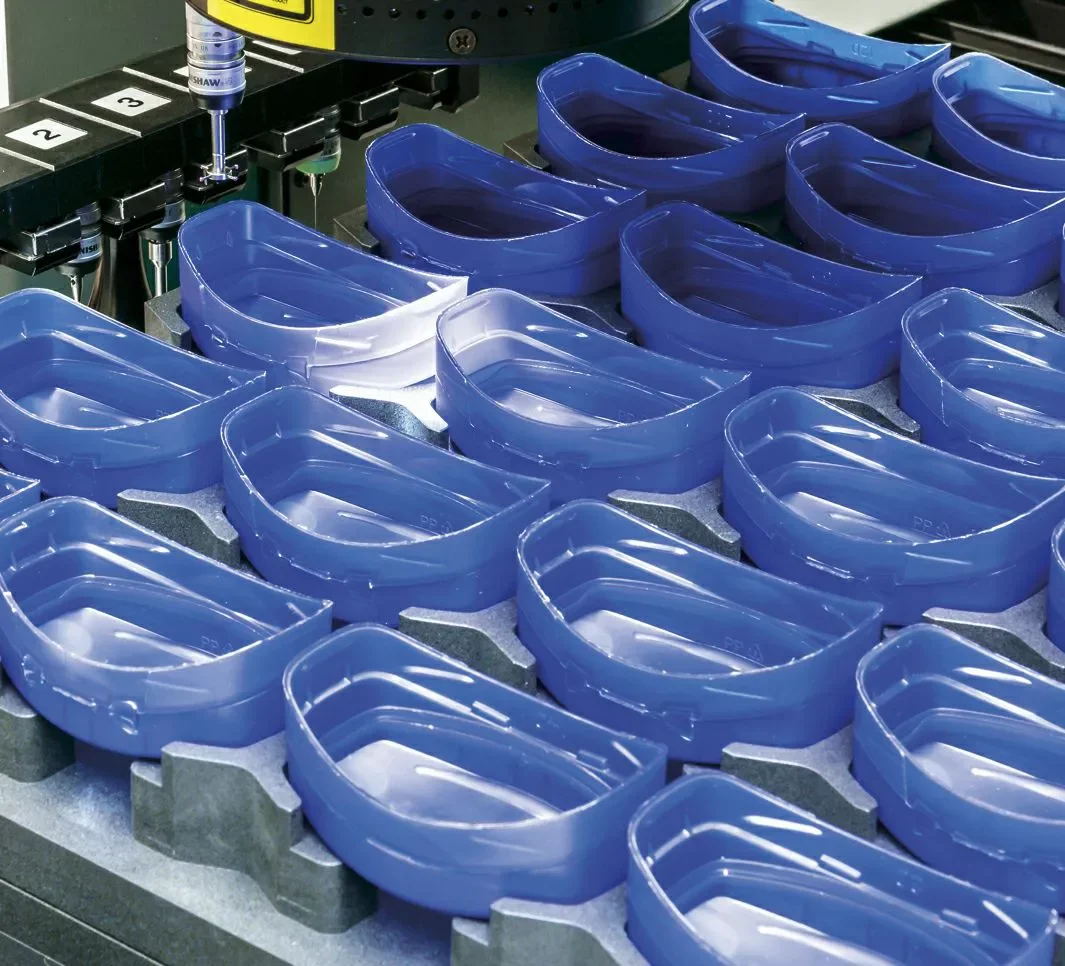

System DF jest rozwiązaniem zaprojektowanym i wykonanym przez producenta maszyn DeMeet holenderską firmę Schut Geometrical Metrology. System został zaprojektowany tak aby zapewnić wysoka powtarzalność ustawiania detali w przestrzeni pomiarowej maszyny. Jest on bardzo wygodny w montażu i prosty w obsłudze. Wykorzystanie anodowanego aluminium eliminuje wszelkie refleksy pochodzące od źródła oświetlenia. Na potrzeby użytkownika, maszyny DeMeet mogą być dostarczane wraz ze specjalnymi mechanicznymi jak i próżniowymi rozwiązaniami mocowania zaprojektowanymi według potrzeb klienta.

Dostępne modele:
Wszystkie modele dostępne są w wersji Video (pomiar optyczny) oraz Combo (pomiar optyczny + stykowy). Dodatkowo możliwe jest wybranie wersji z liniałami o rozdzilczośći 0,1 µm (standard 0,5 µm). Za dodatkową opłatą oferowane są wersje z optyką firmy Leica (standard Nikon).
