Specyfikacja techniczna

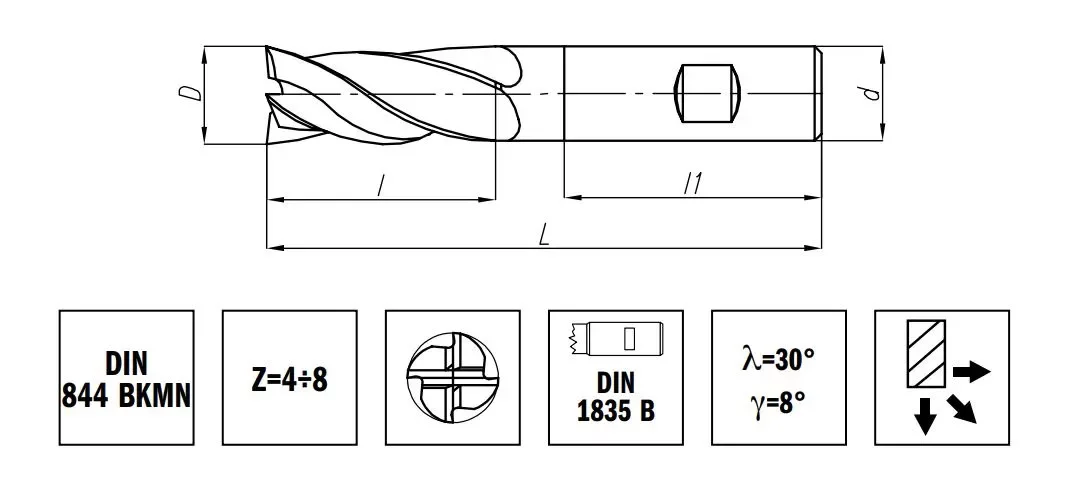

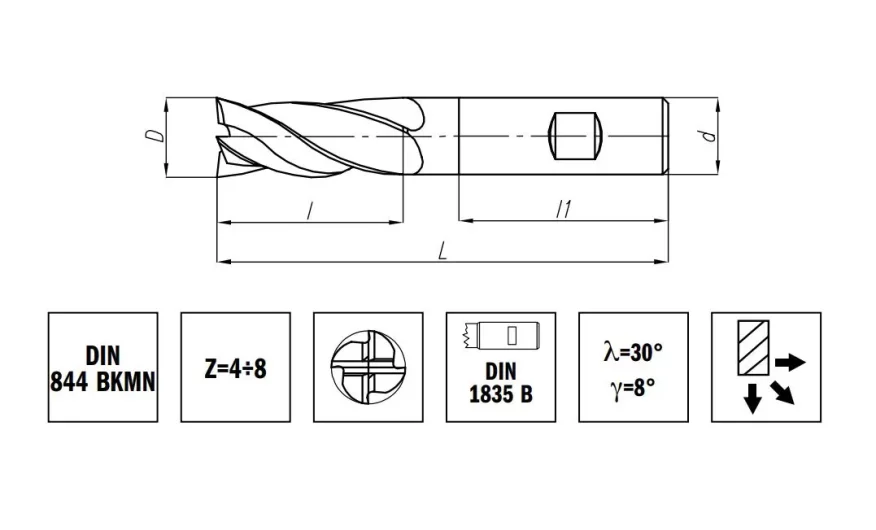

DIN 844 BKMN – frez trzpieniowy, 4-8 ostrzowy, walcowo-czołowy z ostrzami centralnymi, z chwytem walcowym z płaską, krótki, wykonany ze stali kobaltowej HSS-E
Frezy dostępne na zapytanie wg. tabeli zamieszczonej poniżej.
D (js14) | d (h6) | L | l | l1 | z |
HSS-E
0641-551-
|
2 | 6 | 51 | 7 | 36 | 4 | 725103 |
2.5 | 6 | 52 | 8 | 36 | 4 | 725116 |
3 | 6 | 52 | 8 | 36 | 4 | 725205 |
3.5 | 6 | 54 | 10 | 36 | 4 | 725218 |
4 | 6 | 55 | 11 | 36 | 4 | 725307 |
4.5 | 6 | 55 | 11 | 36 | 4 | 725409 |
5 | 6 | 57 | 13 | 36 | 4 | 725500 |
5.5 | 6 | 57 | 13 | 36 | 4 | 725513 |
6 | 6 | 57 | 13 | 36 | 4 | 725602 |
6.5 | 10 | 66 | 16 | 40 | 4 | 725615 |
7 | 10 | 66 | 16 | 40 | 4 | 725704 |
7.5 | 10 | 66 | 16 | 40 | 4 | 725717 |
8 | 10 | 69 | 19 | 40 | 4 | 725806 |
8.5 | 10 | 69 | 19 | 40 | 4 | 725819 |
9 | 10 | 69 | 19 | 40 | 4 | 725908 |
9.5 | 10 | 69 | 19 | 40 | 4 | 725910 |
10 | 10 | 72 | 22 | 40 | 4 | 726002 |
11 | 12 | 79 | 22 | 45 | 4 | 726104 |
12 | 12 | 83 | 26 | 45 | 4 | 726206 |
13 | 12 | 83 | 26 | 45 | 4 | 726308 |
14 | 12 | 83 | 26 | 45 | 4 | 726400 |
15 | 12 | 83 | 26 | 45 | 4 | 726501 |
16 | 16 | 92 | 32 | 48 | 4 | 726603 |
17 | 16 | 92 | 32 | 48 | 4 | 726705 |
18 | 16 | 92 | 32 | 48 | 4 | 726807 |
19 | 16 | 92 | 32 | 48 | 4 | 726810 |
20 | 20 | 104 | 38 | 50 | 4 | 726909 |
21 | 20 | 104 | 38 | 50 | 4 | 727003 |
22 | 20 | 104 | 38 | 50 | 6 | 727105 |
23 | 20 | 104 | 38 | 50 | 6 | 727207 |
24 | 25 | 121 | 45 | 56 | 6 | 727309 |
25 | 25 | 121 | 45 | 56 | 6 | 727400 |
26 | 25 | 121 | 45 | 56 | 6 | 727502 |
28 | 25 | 121 | 45 | 56 | 6 | 727604 |
30 | 25 | 121 | 45 | 56 | 6 | 727706 |
32 | 32 | 133 | 53 | 60 | 6 | 727808 |
35 | 32 | 133 | 53 | 60 | 6 | 727900 |
36 | 32 | 133 | 53 | 60 | 6 | 728004 |
40 | 40 | 155 | 63 | 70 | 8 | 728106 |
44 | 40 | 155 | 63 | 70 | 8 | 728208 |
45 | 40 | 155 | 63 | 70 | 8 | 728300 |
50 | 50 | 177 | 75 | 80 | 8 | 728401 |
56 | 50 | 177 | 75 | 80 | 8 | 728505 |
63 | 50 | 192 | 90 | 80 | 8 | 728607 |
Producent: | Dolfamex |
Kategoria: | Frezy |
Indeks: | |
Kod producenta: | 0641-551- |
