Specyfikacja techniczna

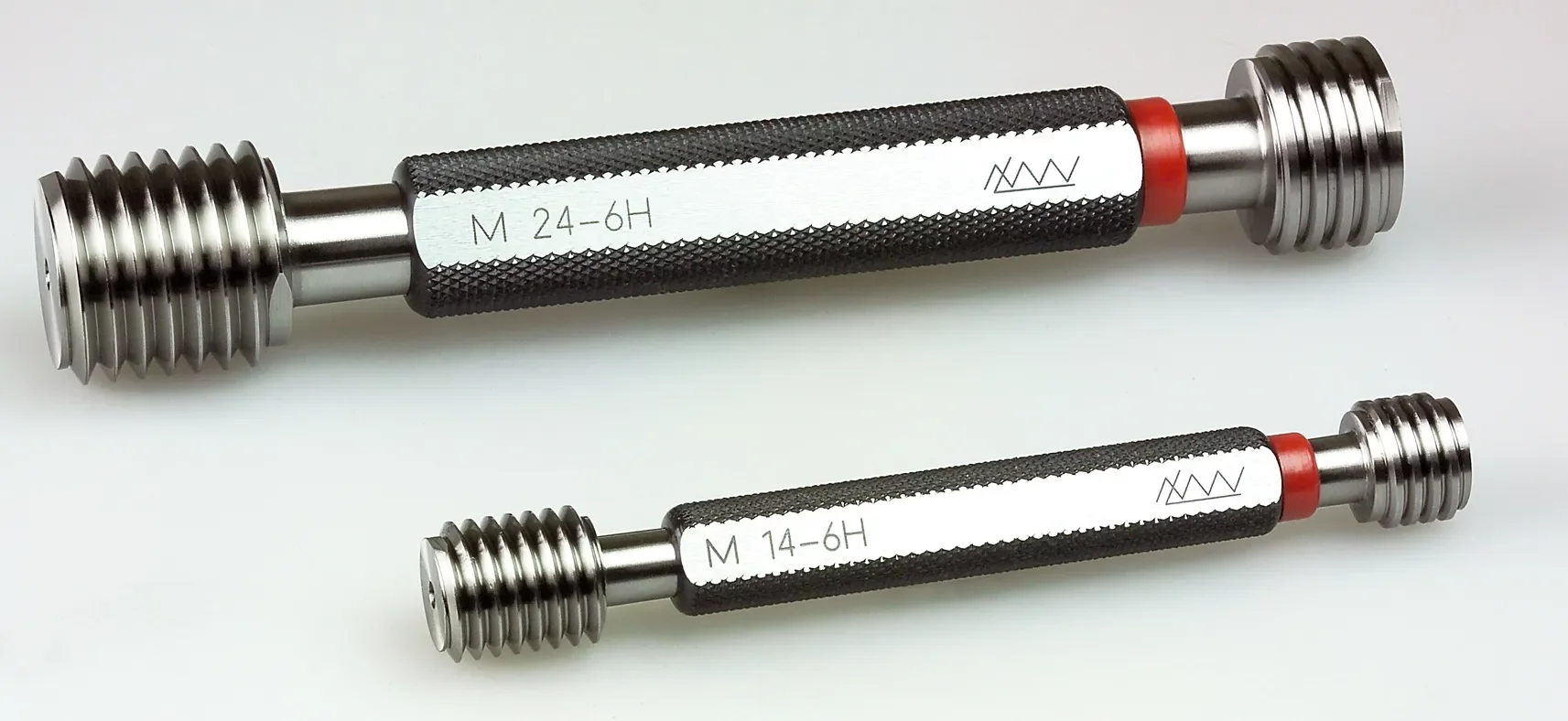

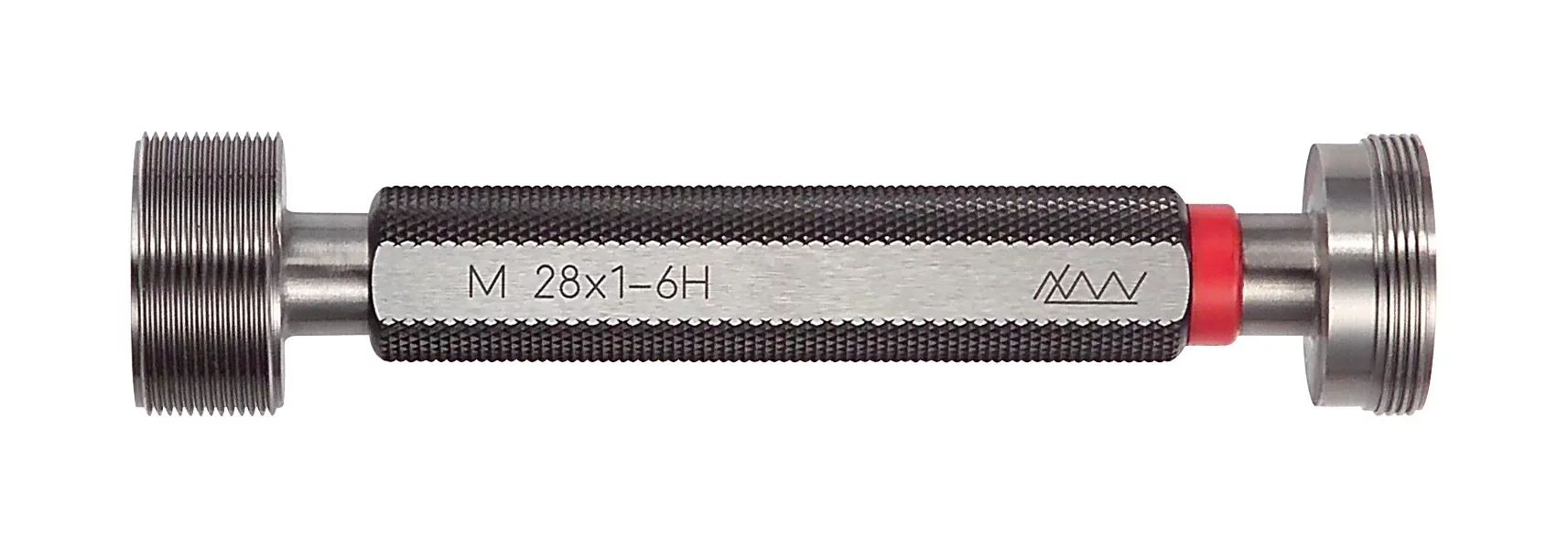

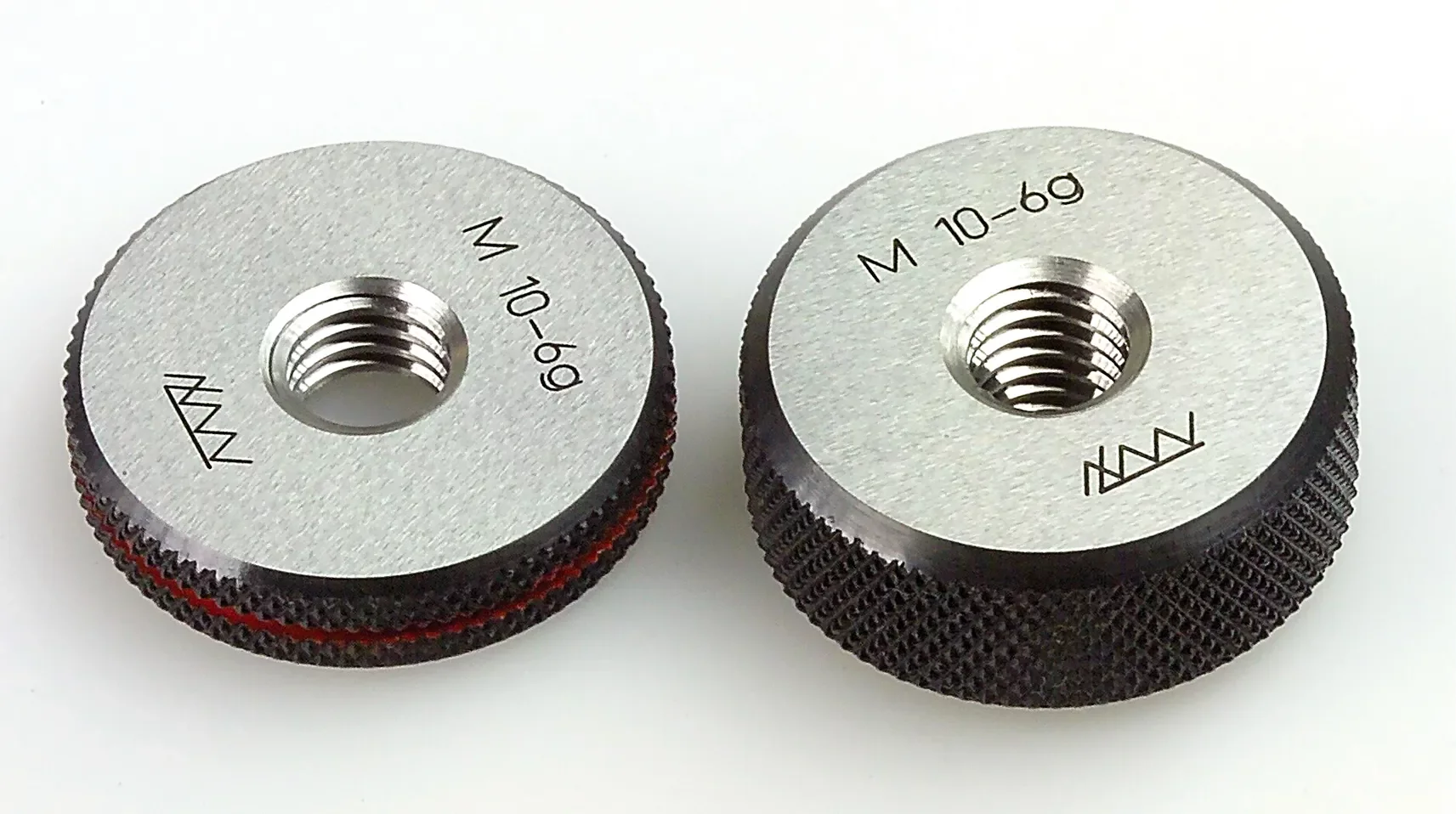

Sprawdzian gwintów trzpieniowy i pierścieniowy.
- Wykonanie ISO 1502, DIN13
- Materiał: stal wysoko gatunkowa, hartowana.
- Zakres : od M3 do M39 Go/No-Go ( przechodni / nieprzechodni)
- Zakres : od M42 do M60 Go or No-Go ( przechodni lub nieprzechodni)
- Opakowanie fabryczne
Wykaz sprawdzian gwintów trzpieniowych w tabeli.
Więcej sprawdzianów - KATALOG SCHUT str. 263 -266.
Zamawienie poprzez zakładkę - ZAPYTAJ O PRODUKT
W rubryce: "Treść zapytania" należy podać nr. katalogowy i ilość.
Czas realizacji do 14 dni.
Nr. Katalogowy |
Wymiar |
Skok gwintu |
805.000 | Sprawdzian trzpieniowy gwintu go M45-6H | 4,5 |
805.001 | Sprawdzian trzpieniowy gwintu ng M45-6H | 4,5 |
805.002 | Sprawdzian trzpieniowy gwintu go M48-6H | 5 |
805.003 | Sprawdzian trzpieniowy gwintu ng M48-6H | 5 |
805.004 | Sprawdzian trzpieniowy gwintu go M52-6H | 5 |
805.005 | Sprawdzian trzpieniowy gwintu ng M52-6H | 5 |
805.006 | Sprawdzian trzpieniowy gwintu go M56-6H | 5,5 |
805.007 | Sprawdzian trzpieniowy gwintu ng M56-6H | 5,5 |
805.008 | Sprawdzian trzpieniowy gwintu go M60-6H | 5,5 |
805.009 | Sprawdzian trzpieniowy gwintu ng M60-6H | 5,5 |
832.001 | Sprawdzian trzpieniowy gwintu go M42-6H | 4,5 |
832.002 | Sprawdzian trzpieniowy gwintu ng M42-6H | 4,5 |
832.624 | Sprawdzian trzpieniowy gwintu go/ng M3-6H | 0,5 |
832.625 | Sprawdzian pierścieniowy gwintu go M3-6g | 0,5 |
832.626 | Sprawdzian trzpieniowy gwintu go/ng M3.5-6H | 0,6 |
832.627 | Sprawdzian pierścieniowy gwintu go M3.5-6g | 0,6 |
832.628 | Sprawdzian trzpieniowy gwintu go/ng M4-6H | 0,7 |
832.629 | Sprawdzian pierścieniowy gwintu go M4-6g | 0,7 |
832.630 | Sprawdzian trzpieniowy gwintu go/ng M4.5-6H | 0,75 |
832.631 | Sprawdzian pierścieniowy gwintu go M4.5-6g | 0,75 |
832.632 | Sprawdzian trzpieniowy gwintu go/ng M5-6H | 0,8 |
832.633 | Sprawdzian pierścieniowy gwintu go M5-6g | 0,8 |
832.636 | Sprawdzian trzpieniowy gwintu go/ng M6-6H | 1 |
832.637 | Sprawdzian pierścieniowy gwintu go M6-6g | 1 |
832.640 | Sprawdzian trzpieniowy gwintu go/ng M8-6H | 1,25 |
832.641 | Sprawdzian pierścieniowy gwintu go M8-6g | 1,25 |
832.644 | Sprawdzian trzpieniowy gwintu go/ng M10-6H | 1,5 |
832.645 | Sprawdzian pierścieniowy gwintu go M10-6g | 1,5 |
832.648 | Sprawdzian trzpieniowy gwintu go/ng M12-6H | 1,75 |
832,649 | Sprawdzian pierścieniowy gwintu go M12-6g | 1,75 |
832,650 | Sprawdzian trzpieniowy gwintu go/ng M14-6H | 2 |
832.651 | Sprawdzian pierścieniowy gwintu go M14-6g | 2 |
832.652 | Sprawdzian trzpieniowy gwintu go/ng M16-6H | 2 |
832.653 | Sprawdzian pierścieniowy gwintu go M16-6g | 2 |
832.654 | Sprawdzian trzpieniowy gwintu go/ng M18-6H | 2,5 |
832.655 | Sprawdzian pierścieniowy gwintu go M18-6g | 2,5 |
832.656 | Sprawdzian trzpieniowy gwintu go/ng M20-6H | 2,5 |
832.657 | Sprawdzian pierścieniowy gwintu go M20-6g | 2,5 |
832.658 | Sprawdzian trzpieniowy gwintu go/ng M22-6H | 2,5 |
832.659 | Sprawdzian pierścieniowy gwintu go M22-6g | 2,5 |
832.660 | Sprawdzian trzpieniowy gwintu go/ng M24-6H | 3 |
832.661 | Sprawdzian pierścieniowy gwintu go M24-6g | 3 |
832.662 | Sprawdzian trzpieniowy gwintu go/ng M27-6H | 3 |
832.663 | Sprawdzian pierścieniowy gwintu go M27-6g | 3 |
832.664 | Sprawdzian trzpieniowy gwintu go/ng M30-6H | 3,5 |
832.665 | Sprawdzian pierścieniowy gwintu go M30-6g | 3,5 |
832.666 | Sprawdzian trzpieniowy gwintu go/ng M33-6H | 3,5 |
832.667 | Sprawdzian pierścieniowy gwintu go M33-6g | 3,5 |
832.668 | Sprawdzian trzpieniowy gwintu go/ng M36-6H | 4 |
832.669 | Sprawdzian pierścieniowy gwintu go M36-6g | 4 |
832.670 | Sprawdzian trzpieniowy gwintu go/ng M39-6H | 4 |
832.671 | Sprawdzian pierścieniowy gwintu go M39-6g | 4 |
832.673 | Sprawdzian pierścieniowy gwintu go M42-6g | 4,5 |
832.675 | Sprawdzian pierścieniowy gwintu go M45-6g | 4,5 |
832.677 | Sprawdzian pierścieniowy gwintu go M48-6g | 5 |
832.679 | Sprawdzian pierścieniowy gwintugo M52-6g | 5 |
832.681 | Sprawdzian pierścieniowy gwintu go M56-6g | 5,5 |
832.683 | Sprawdzian pierścieniowy gwintu go M60-6g | 5,5 |
Producent: | Schut |
Kategoria: | Wzorce |
