Przyrządy specjalne do pomiarów detali produkowanych seryjnie

Przyrządy specjalne do pomiarów detali produkowanych seryjnie

Specyfikacja | Polecane |

Specyfikacja techniczna

         Seryjna produkcja detali, zwłaszcza w przemyśle motoryzacyjnym wymaga statystycznej kontroli procesu (SPC). Wiąże się z tym konieczność pomiarów wielu cech detalu z dużą dokładnością i w krótkim czasie. Pomiary dużej próby lub 100% wyprodukowanych części niejednokrotnie wymuszają pomiar „na produkcji", pomiędzy kolejnymi operacjami.

Przyrządy „Multi-check”, są owocem kooperacji firmy PROPART oraz OBERON. Doświadczenie z zakresu obróbki skrawaniem, duże możliwości produkcyjne oraz bogata wiedza techniczna firmy PROPART w połączeniu z doświadczeniem firmy OBERON i jej wiedzą dotyczącą metrologii długości i kąta, pozwoliły z sukcesem wykonywać przyrządy specjalne, zapewniające dokładny i szybki pomiar w krótkim czasie wielu cech metrologicznych takich jak: dystans, średnica, bicie itp.

          Poza specjalnymi komponentami nasze rozwiązanie zawiera podzespoły wielu markowych producentów:

  • THK (precyzyjne prowadnice liniowe)
  • Sylvac (indukcyjne przetworniki przemieszczenia)
  • Schwenk (2-punktowe głowice do pomiaru otworów)
  • IBR (zbieranie, wizualizacja oraz analiza danych pomiarowych)

Nasze rozwiązania „Multi-check” to:

- wysoka jakość oraz precyzja wykonania
- odporność na niekorzystne warunki produkcyjne (zapylenie, mgła olejowa, itp.)
- szybki, jednoczesny pomiar nawet kilkunastu cech metrologicznych
- zastosowanie precyzyjnych głowic indukcyjnych
- archiwizacja na komputerach PC lub przemysłowych
- zastosowanie nowoczesnych dotykowych monitorów LCD
- możliwość wykorzystania transmisji bezprzewodowej
- możliwość integracji z systemami klienta
- wykorzystanie profesjonalnego oprogramowania ComGage dostosowywanego do indywidualnych potrzeb klienta
- projekt wizualizacji danych pomiarowych według oczekiwań klienta ( wskaźniki pola tolerancji, wykresy, wskaźniki analogowo-cyfrowe, karty kontrolne, histogramy)

Zdjęcia przykładowych wdrożeń:

Fot. 1. Przyrząd I - model 3D



Fot. 2. Przyrząd I przed włożeniem detalu



Test

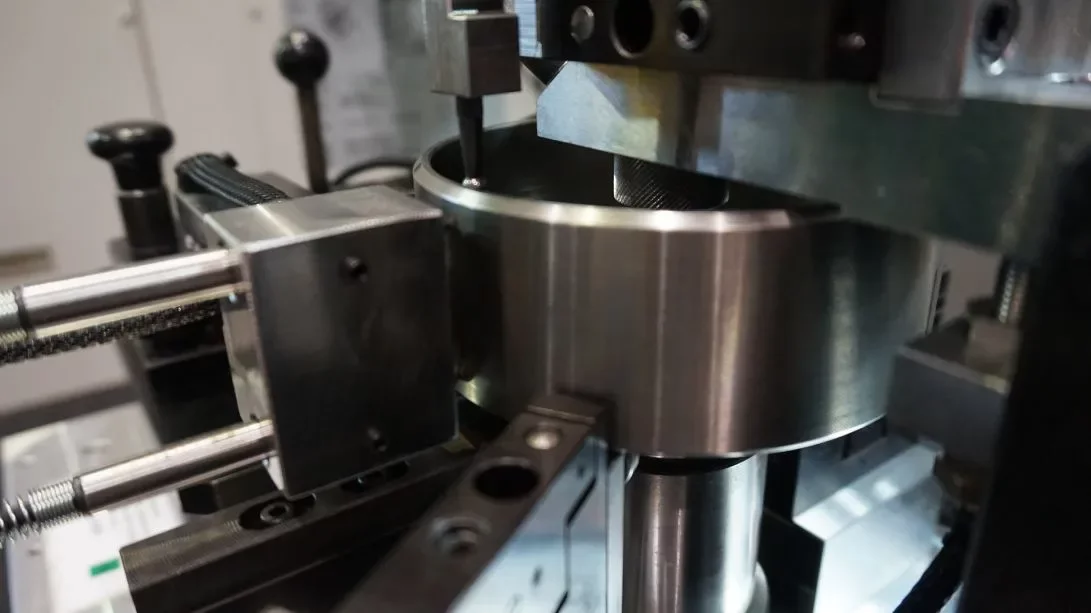

Fot. 3. Przyrząd I podczas pomiaru

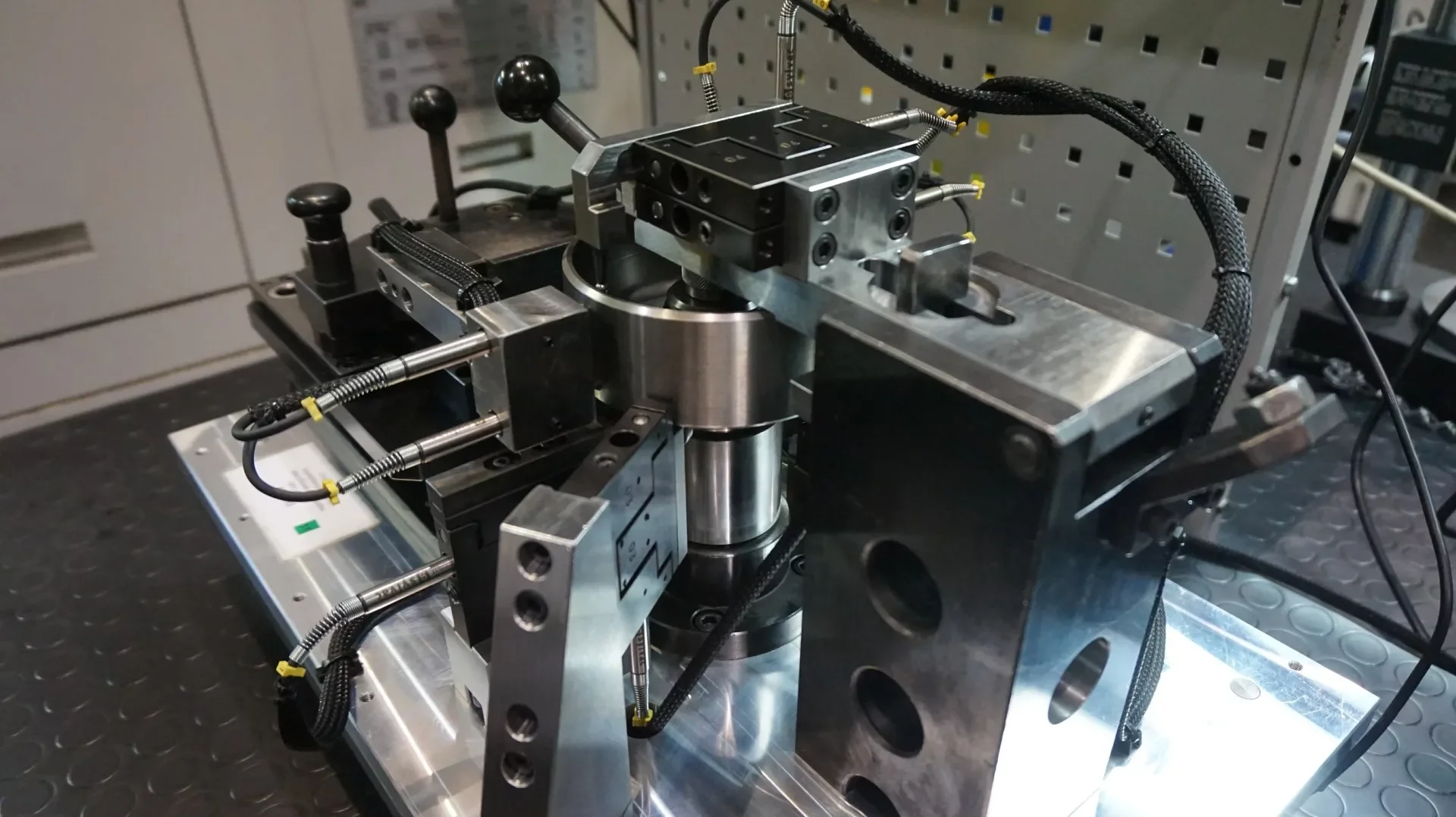

Fot. 4. Przyrząd II - pomiar



Fot. 5. Przyrząd II - wizualizacja pomiarów



W naszych przyrządach do archiwizacji, wizualizacji oraz zbierania danych wykorzystywane są oprogramowanie ComGage oraz system modułowy firmy IBR. Jako baza do zapisu i analizy wyników - w zależności od potrzeb klienta - stosujemy specjalne komputery stacjonarne lub zwykłe komputery PC.

Podstawowe cechy oprogramowania:

  • kilka wersji - od podstawowej do zaawansowanej
  • obsługa do 128 przyrządów pomiarowych
  • możliwość jednoczesnej obsługi kilku procesów pomiarowych
  • współpraca z systemem modułowym IBR
  • możliwość podłączania cyfrowych przyrządów wszystkich renomowanych producentów
  • obsługa głowic pneumatycznych
  • w pełni konfigurowalne procesy pomiarowe
  • duża liczba opcji wizualizacji wyników pomiarów
  • zaawansowane opcje statystyczne (karty kontrolne, histogramy, analizy)
  • zintegrowana baza danych
  • możliwość eksportu danych do pliku Excel lub QDAS
  • kontrola uprawnień użytkownika

Fot. 6. Przykładowe okno wizualizacji pomiarów


Fot. 7. Możliwości połączeń innych urządzeń
