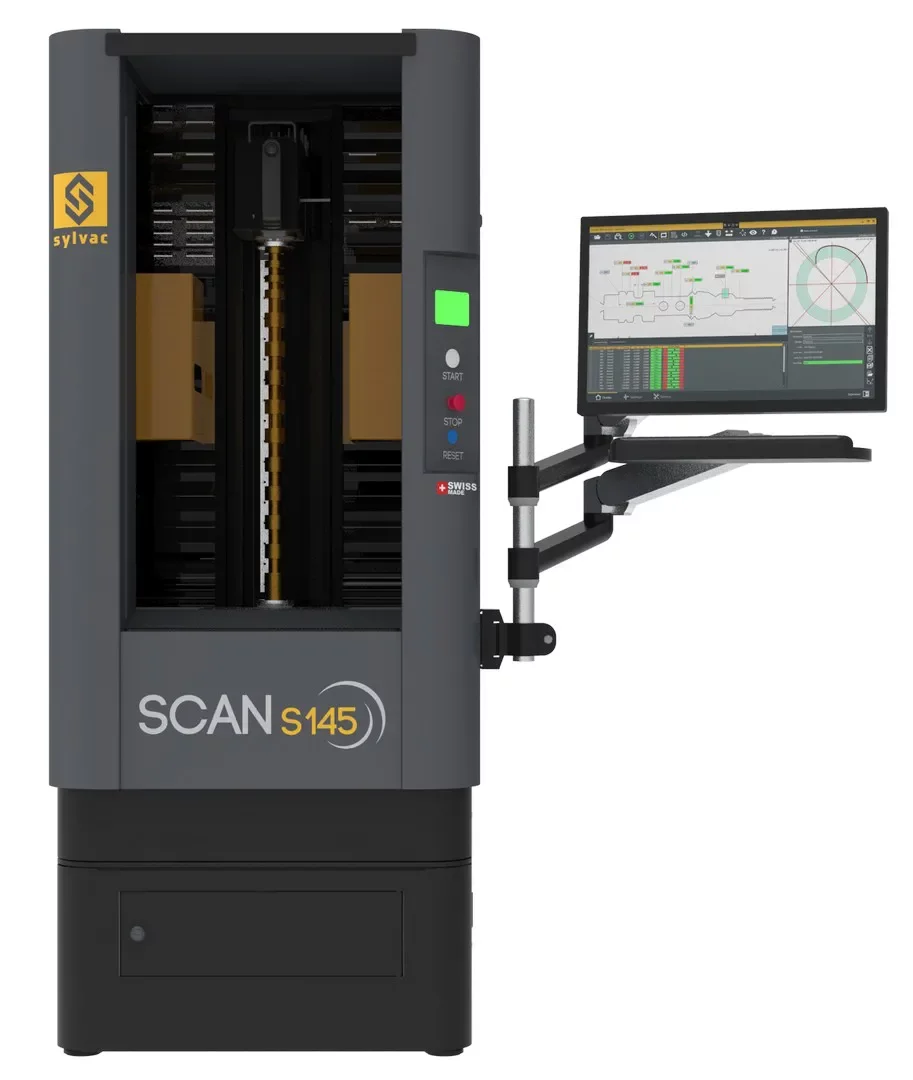

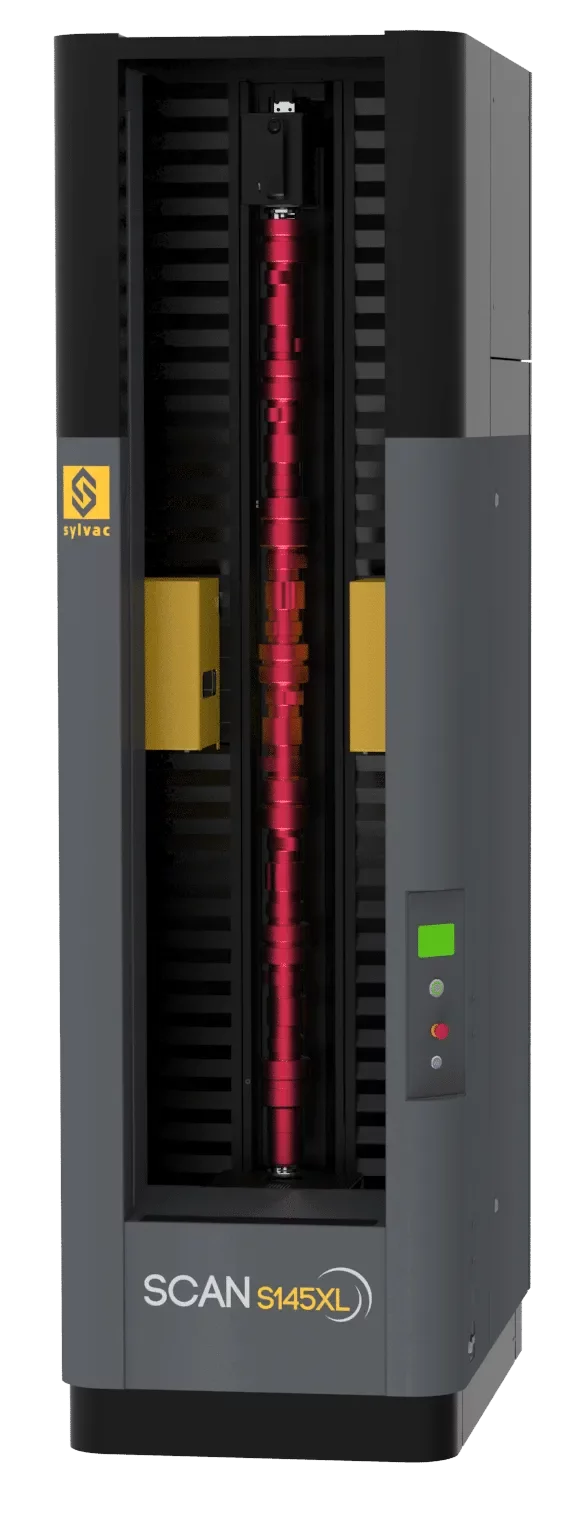

Skaner Sylvac SCAN S145

Specyfikacja techniczna

Szybki i precyzyjny pomiar optyczny elementów obrotowych

Optyczne maszyny pomiarowe SCAN renomowanej szwajcarskiej firmy Sylvac, są rozwinięciem produktu oferowanego wcześniej przez firmę TESA. Maszyny SCAN zostały zaprojektowane do pomiaru elementów okrągłych, wałów, wałków o średnicach od 0,25 mm do 145 mm oraz długości do 1280 mm (w zależności od modelu). Większość elementów cylindrycznych jak np. wały i podzespoły lotnicze lub samochodowe, złączki, śrubki dentystyczne i implanty, części hydrauliczne, metalowe opakowania żywności i kosmetyków, rolki, części turbin, elementy toczone na CNC itd. mogą zostać zmierzone w ciągu zaledwie kilku sekund. Nasze urządzenie pozwala na pomiar i analizę wymiarów oraz gwintów różnego rodzaju.

Zasada działania:

Każda maszyna  SCAN wyposażona jest w wysokiej rozdzielczości kamerę CCD, która jest połączeniem dwóch matryc liniowych posiadających po 7000 pikseli każda, w opatentowanym układzie 7,5°. Odpowiada to kamerze z rozdzielczością 200 megapikseli! Po oświetleniu zamontowanej części i uzyskaniu profilu mierzonego elementu, sensor, który ma możliwość wykrycia najmniejszej zmiany na poziomie pojedynczych pikseli, działa jak światłoczuła linijka. Kontur elementu roboczego jest odwzorowywany w oprogramowaniu jako obraz cienia i wszystkie widoczne cechy mogą zostać zmierzone w trybie statycznym (bez obracania elementu) lub dynamicznym (z obrotem), w celu sprawdzenia tolerancji geometrycznych jak np. bicie lub współśrodkowość.

Parametry techniczne:

  902.4145 902.4147

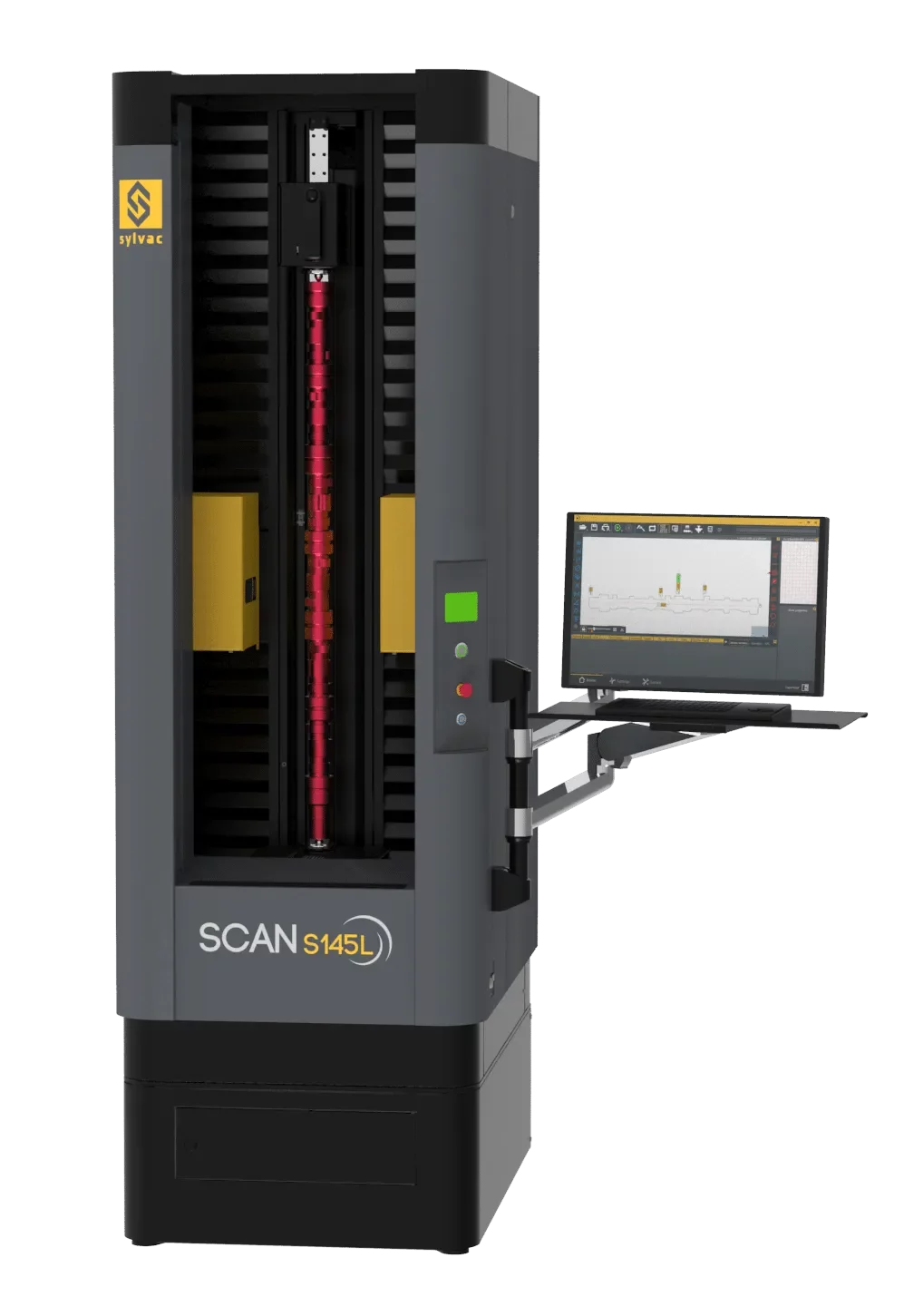

Sylvac SCAN S145 Sylvac SCAN S145L
Średnica Długość Średnica  Długość
Zakres pomiarowy mm 145 615 145 1280
Maksymalna rozdzielczość mm 0.0001 0.0001 0.0001 0.0001
Maksymalny błąd µm 1.5+D(mm)/100 4+L(mm)/200 1.5+D(mm)/100 4+L(mm)/200
Powtarzalność µm 0.5 1.0 0.5 1.0
Wrzeciono    Obrotowe wrzeciono do pomiarów statycznych i dynamicznych
Maksymalna waga detalu kg 60
Waga kg 530 650

Oprogramowanie:

  • REFLEX Scan

Podstawowe cechy programu:

  • import modelu CAD
  • programowanie off-line
  • wielopoziomowe zarządzanie dostępem
  • elastyczny edytor raportów
  • SPC
  • eksport danych oraz SPC

Zastosowanie:

Przyrządy SCAN znalazły zastosowanie w wielu gałęziach przemysłu takich jak:

  • automotive
  • aerospace
  • wojskowy
  • tworzywa sztuczne
  • silniki elektryczne
  • medycyna
  • farmacja

Producent:
Sylvac
Kategoria:
Przyrządy optyczne
