Pryzma magnetyczna z ramieniem pomiarowym VB1300
Produkt niedostępny

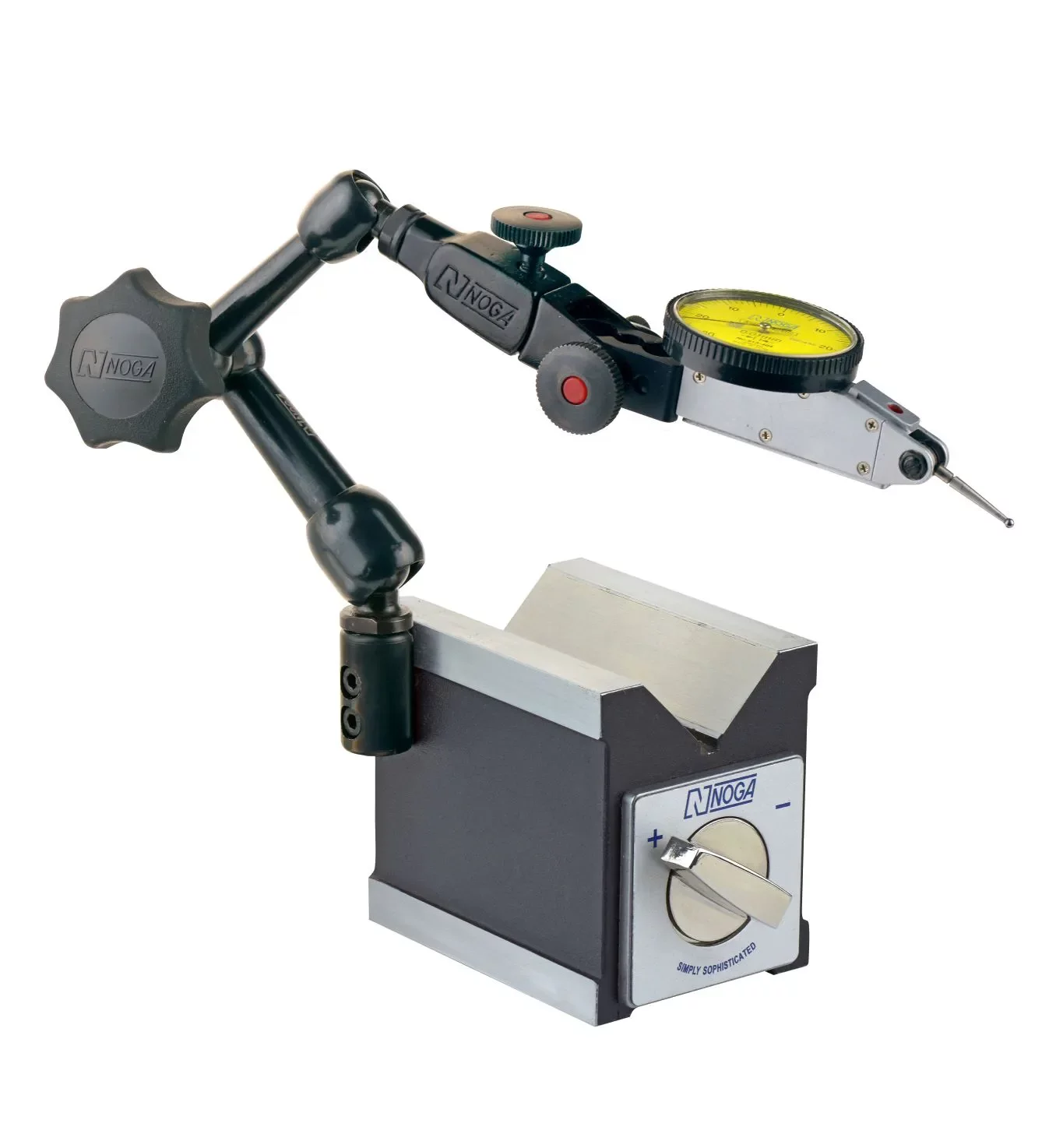

Pryzma magnetyczna VB1300 z ramieniem pomiarowym
Składa się z:
| Indeks | Nazwa | Ilość |
| NF60003 | Ramię przegubowe | 1 |
| FA1500 | Precyzer otwory 6 mm, 8 mm, 3/8” i jaskółczy ogon | 1 |
| VB1002 | Pryzma magnetyczna | 1 |

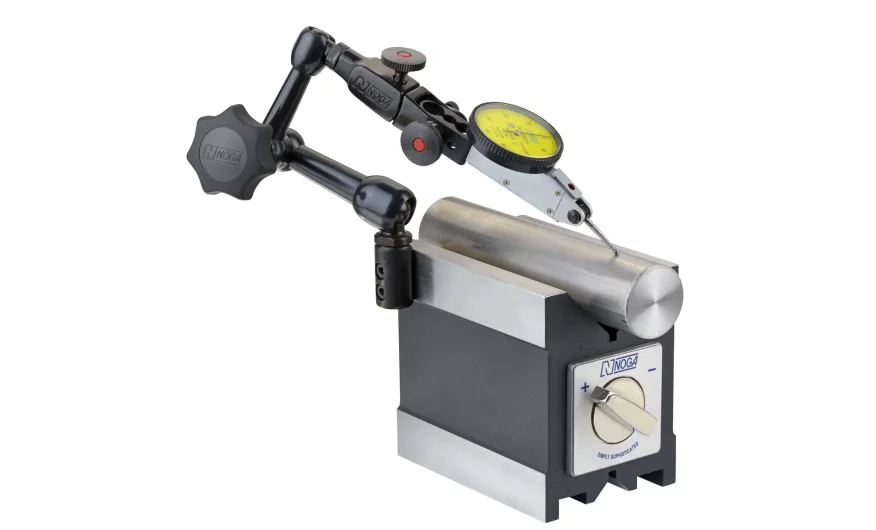

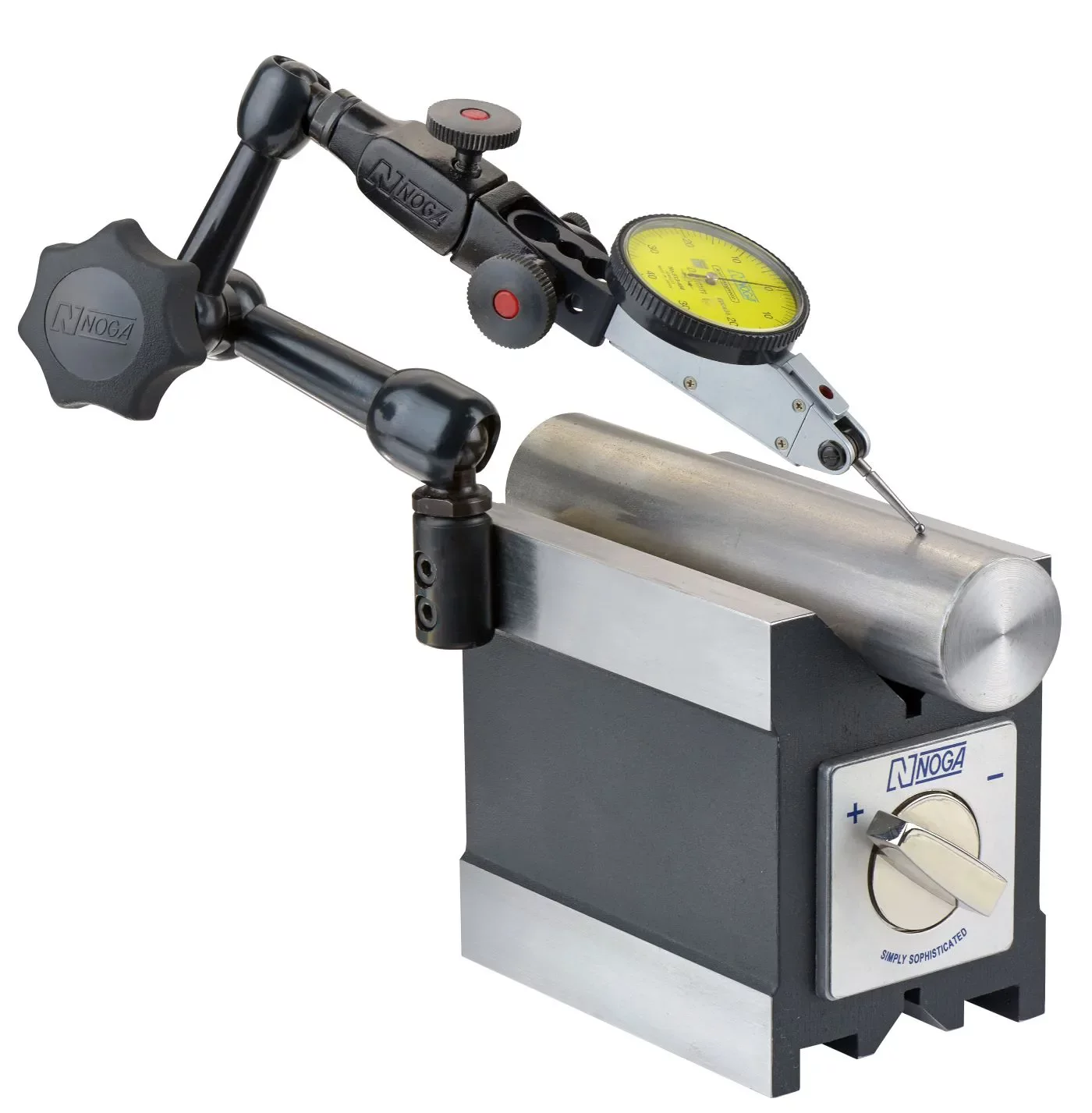

Pryzma magnetyczna NOGA Heavy Duty V, z przegubowym ramieniem pomiarowym NOGA, służy do pomiaru przedmiotów o różnych kształtach, pewnie utrzymując je w pryzmie. Używana podczas, takich operacji jak toczenie, gwintowanie, frezowanie, wiercenie i szlifowanie.
Zalety:
• Konstrukcja zapewniająca wszechstronność i dokładność pomiaru dzięki uchwytowi
z mikro regulacją.
• Wszystkie powierzchnie robocze są precyzyjnie szlifowane.
• Pryzmy V mieszczą się okrągłe przedmioty o rozmiarach 8-52 mm
• Centralny zamek z łożyskiem sprężynowym zaprojektowanym przez Noga.
Wymiary:
Pryzma mahnetyczna VB1002:
L = 100 mm
W= 60 mm
H = 95 mm
Siła magnesu = 600N
Mocowanie dla = ø 8 - ø 52
Waga 2.50 kg.
Ramię przegubowe NF60003
L1= 56.00mm
L2= 51.00mm
Precyzer FA1500
L3= 71.00mm
L1+L2+L3= 374mm
* czujnik nie jest dołączony
