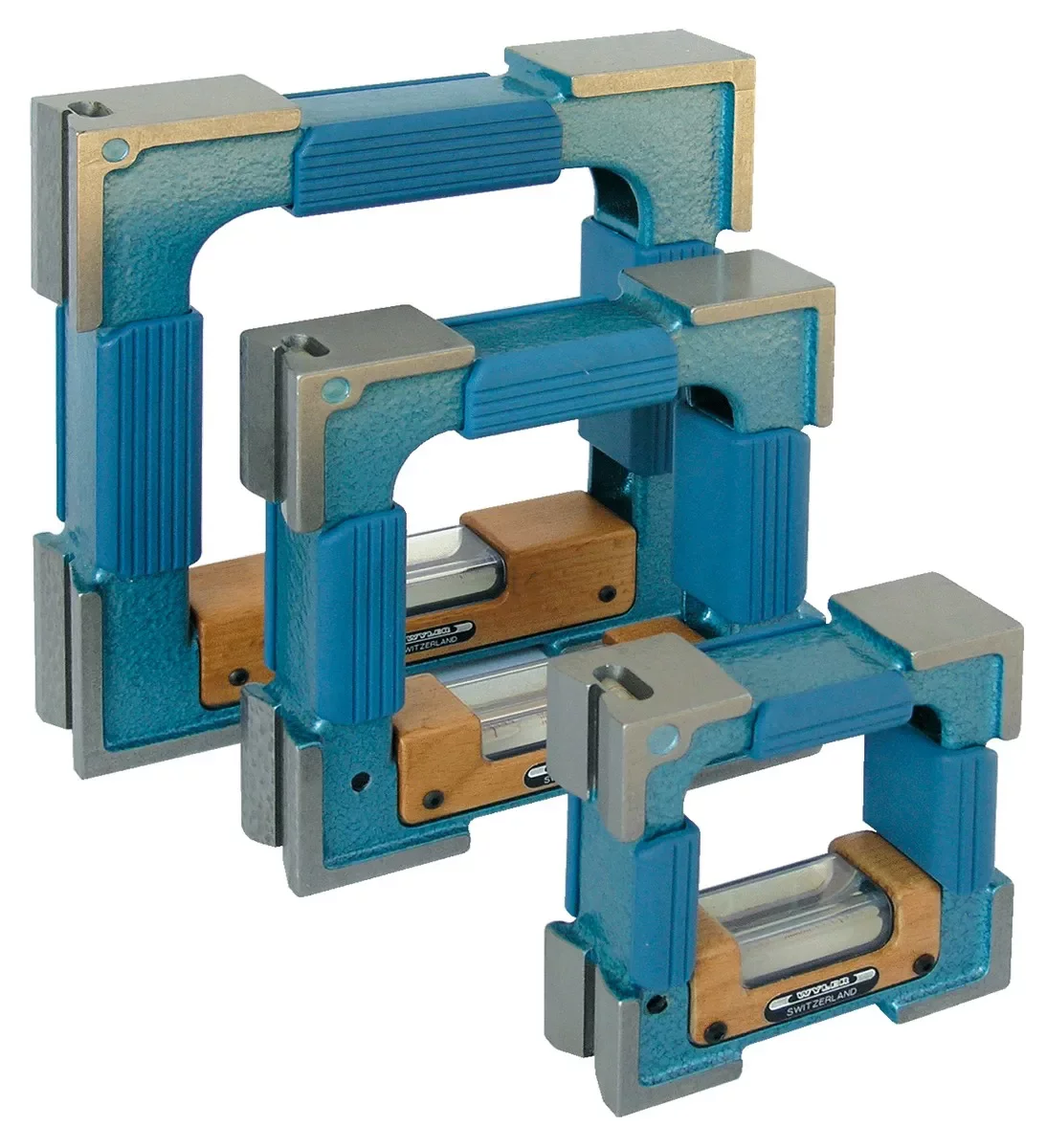

Poziomnice 58 SPIRIT

Specyfikacja techniczna

Podstawowe cechy:

  • Wersja standardowa z dwiema pryzmatycznymi podstawami pomiarowymi dolnymi poziomymi i lewa ręka pionowo, powierzchnie kontaktowe ręcznie obrabiane dla czułości przynajmniej 0,05 mm/m i dwie płaskie podstawy pomiarowe górna pozioma i prawa pionowa, zgodnie z normami DIN877 + DIN2276/1
  • Możliwe są różne opcje (patrz tabela poniżej)
  • Prosta regulacja punktu zerowego i błędów przewrócenia (skręcenia) libelki
  • Doskonały widok na libelkę z góry i z boku
  • Główna libelka jest zamocowana w specjalnym mocowaniu, absolutnie wolna od jakichkolwiek naprężeń
  • Libelka poprzeczna o czułości 2-5 mm/m dla łatwiejszej obsługi podczas pomiaru na poziomych wałach lub w pionie
  • Podstawy pryzmatyczne są przystosowane do wałów o średnicach Ø 17 - 135 mm
  • Specjalne uchwyty z tworzywa sztucznego z 3 stron eliminują wpływ temperatury ciała na urządzenie
  • Pakowane w drewnianą skrzynkę do przechowywania

Funkcje:

  • Przeznaczona do pomiarów w pionie oraz poziome powierzchnie i wały
  • Opcjonalne wkładki magnetyczne w pomiarze pionowym i / lub poziomym
    podstawy

Za dodatkową opłatą PRECISION FRAME SPIRIT LEVEL 58 SPIRIT może być dostarczony z międzynarodowym certyfikatem kalibracji.


Wymiary urządzenia:
100 x 100 x 32 mm

Wymiary wału:
Ø 17 - 84 mm
Wymiary urządzenia:
150 x 150 x 35 mm

Wymiary wału:
Ø 17 - 94 mm
Wymiary urządzenia:
200 x 200 x 40 mm

Wymiary wału:
Ø 19 - 108 mm
Waga Netto/Brutto
Czułość
0.700 / 0.900 kg
1.500 / 1.950 kg
2.900 / 3.500 kg
0.02 mm/m
158S100-343-020
158S150-343-020
158S200-343-020
0.05 mm/m
158S100-343-050
158S150-343-050
158S200-343-050
0.10 mm/m
158S100-343-100
158S150-343-100
158S200-343-100
0.30 mm/m
158S100-343-300
158S150-343-300
158S200-343-300



Producent:
Wyler
Kategoria:
Z libelką
