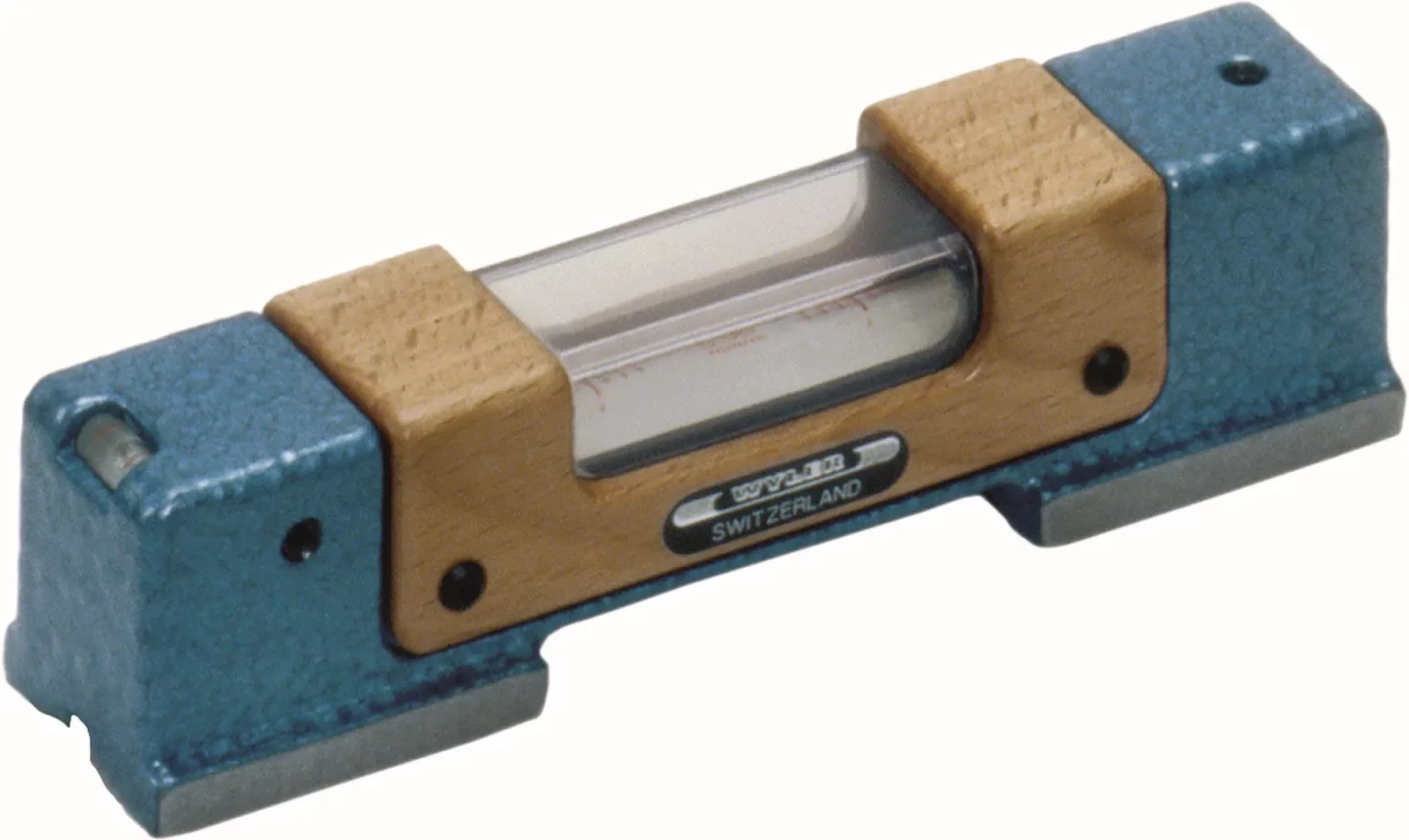

Poziomnice 55 SPIRIT

Specyfikacja techniczna

Podstawowe cechy:

  • Wersja standardowa z pryzmatyczną podstawą pomiarową, powierzchnie stykowe ręcznie obrabiane dla czułości przynajmniej 0,05 mm/m, zgodnie z normami DIN877 + DIN2276/1
  • Opcje:
    • Podstawa pomiarowa z płaskimi powierzchniami stykowymi
    • Podstawa pomiarowa z wkładkami magnetycznymi
  • Prosta regulacja punktu zerowego i błędów przewrócenia (skręcenia) libelki
  • Doskonały widok na libelkę z góry i z boku
  • Główna libelka jest zamocowana w specjalnym mocowaniu, absolutnie wolna od jakichkolwiek naprężeń
  • Libelka poprzeczna o czułości 2-5 mm/m dla łatwiejszej obsługi podczas pomiaru na poziomych wałach
  • Podstawy pryzmatyczne nadają się do wałów o średnicach Ø 17 - Ø 160 mm, w zależności od wymiarów - szczegóły patrz tabela poniżej
  • Rękojeść ze szlachetnego drewna eliminuje wpływ temperatury ciała na urządzenie
  • Pakowane w drewnianą skrzynkę do przechowywania

Funkcje:

  • Przeznaczona do pomiarów poziomych powierzchni i wałów
  • Opcjonalne wkładki magnetyczne w podstawie pomiarowej

Za dodatkową opłatą HORIZONTAL SPIRIT LEVEL 55 SPIRIT może być dostarczony z międzynarodowym certyfikatem kalibracji.


Wymiary urządzenia:
100 x 32 x 35 mm

Wymiary wału:
Ø 17 - 84 mm

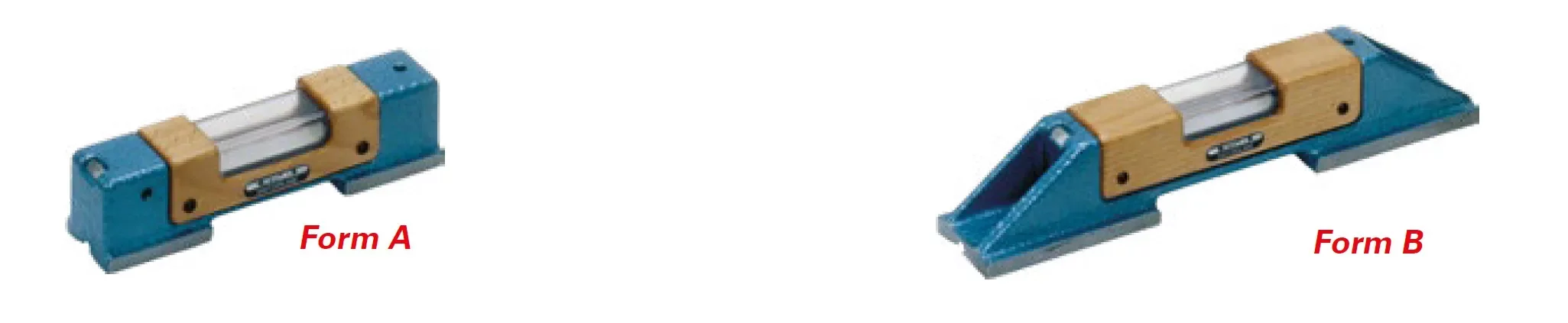

Form A
Wymiary urządzenia:
150 x 35 x 38 mm

Wymiary wału:
Ø 17 - 94 mm
Form A
Wymiary urządzenia:
200 x 40 x 42 mm

Wymiary wału:
Ø 19 - 108 mm
Form B
Wymiary urządzenia:
250 x 45 x 46 mm

Wymiary wału:
Ø 19 - 120 mm
Form B
Wymiary urządzenia:
300 x 50 x 51 mm

Wymiary wału:
Ø 22 - 135 mm
Form B
Waga Netto/Brutto
Czułość
0.350 / 0.500 kg
0.650 / 0.800 kg
0.950 / 1.250 kg
1.300 / 1.700 kg
2.200 / 2.650 kg
0.02 mm/m
155S100-113-020
155S150-113-020
155S200-113-020
155S250-113-020
155S300-113-020
0.05 mm/m
155S100-113-050
155S150-113-050
155S200-113-050
155S250-113-050
155S300-113-050
0.10 mm/m
155S100-113-100
155S150-113-100
155S200-113-100
155S250-113-100
155S300-113-100
0.30 mm/m
155S100-113-300
155S150-113-300
155S200-113-300
155S250-113-300
155S300-113-300
Producent:
Wyler
Kategoria:
Z libelką

Dokumenty do pobrania

Poziomnica 55 Spirit
