Specyfikacja techniczna
Cechy charakterystyczne:
- Stabilna żeliwna konstrukcja,
- Ergonomiczny uchwyt zapewnia dokładny pomiar
- Dobrze sprawdzony system pomiarowy
- Analogowy wyświetlacz
Parametry techniczne:
- Dwa zakresy pomiarowe:
– +/-750 mm/m
– +/- 150mm/m - Czułość ................. 0,05 mm/m przy zakresie +/-750 mm/m
- Czułość ................. 0,01 mm/m przy zakresie +/- 150mm/m
- Czas pomiaru ......... < 5s
- Powtarzalność ......... 0,001 mm/m
- Waga ..................... 4,35 kg
- Bazy pryzmatyczne
- Zasilanie: 4x bateria AAA 1,5V
Więcej informacji oraz opcjonalne wersje znajdą Państwo w karcie katalogowej do pobrania.
| Producent: | Wyler |
| Kategoria: | Cyfrowe |
| Indeks: | 082-050200243010 |
| Kod producenta: | 050-200-243-010 |
Dokumenty do pobrania
Poziomnica NIVELSWISS 50W - dodatkowe informacje o produkcie
WYLER AG, Winterthur / Szwajcaria ©WYLER AG
WPROWADZENIE

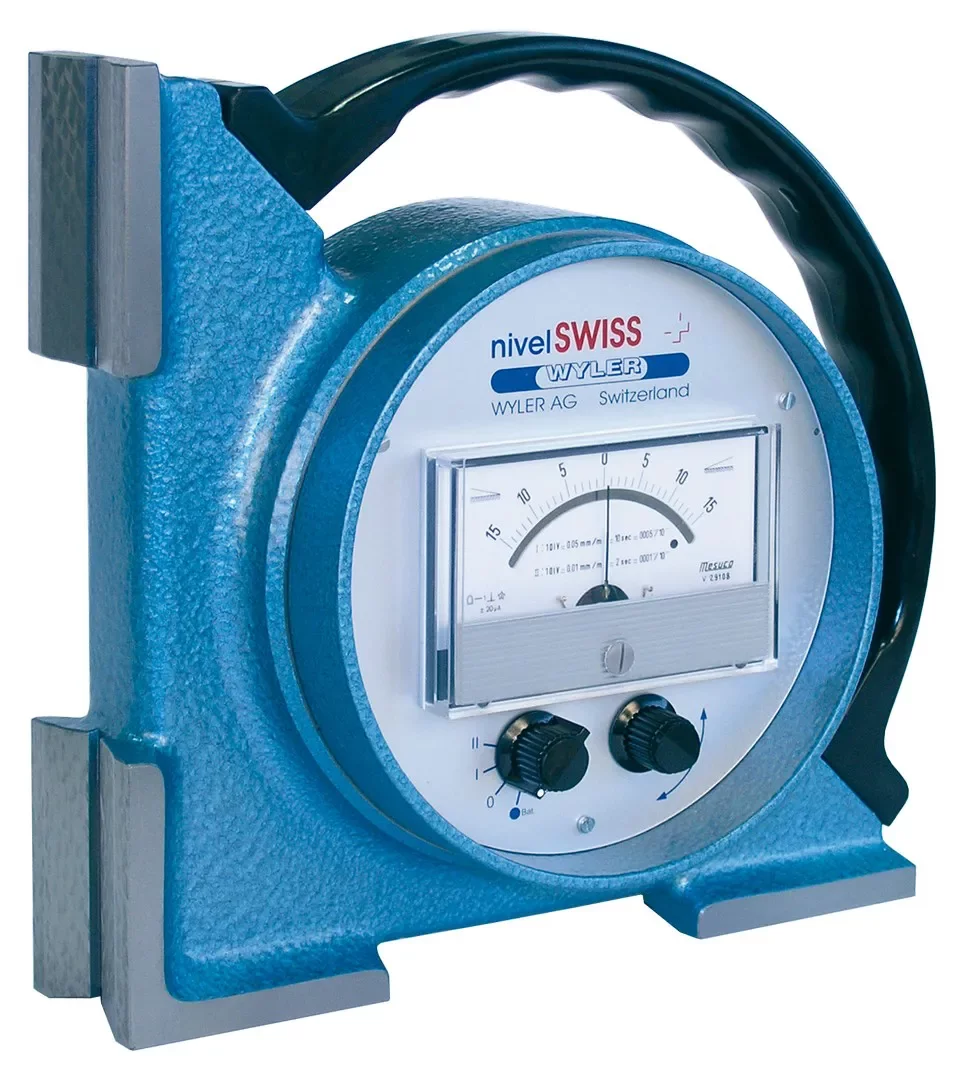

Pochyłomierz elektroniczny zasilany bateryjnie z wyświetlaczem analogowym na wbudowanym galwanometrze. Niezwykła stabilność punktu zerowego sprawia, że przyrząd ten szczególnie nadaje się do długotrwałych zadań pomiarowych oraz do prac regulacyjnych lub wyrównujących na dużych prowadnicach. NivelSWISS jest zamontowany w solidnym korpusie ze starannie obrobionego żeliwa.
Występuje w dwóch wersjach:
nivelSWISS 50-H WERSJA POZIOMA z poziomą płaską bazą pomiarową, wyposażoną w otwory montażowe do przykręcania do specjalnych baz pomiarowych (np. granitowych baz) lub na własnym specjalistycznym sprzęcie pomiarowym. Stosowany głównie do regulacji lub ustawiania maszyn poziomych oraz do sprawdzania płaskości stołów maszynowych i prowadnic.
nivelSWISS 50-W WERSJA KĄTOWA wyposażona w dwie pryzmatyczne bazy pomiarowe w układzie prostokątnym względem siebie. Przeznaczony do pomiaru powierzchni płaskich i wałków (średnice Ø 20 ... 120 mm) w poziomie lub w pionie. Powierzchnie pomiarowe są starannie ręcznie skrobane, aby uzyskać niezwykłą precyzję. To sprawia, że przyrząd jest odpowiedni do regulacji lub kontroli prostokątnych elementów geometrycznych obrabiarek i konstrukcji.
Technika pomiarowa: Analogowa technika pomiarowa z systemem sond indukcyjnych. Wahadło mechaniczne jest zawieszone na specjalnym łożyskowaniu i dlatego ma tendencję do odchylania się do pozycji pionowej. Na dolnym końcu wahadła zamocowany jest precyzyjny system pomiarowy.
Certyfikat kalibracji:
nivelSWISS może być dostarczony z uznanym na całym świecie certyfikatem wzorcowania SCS
SPECYFIKACJA TECHNICZNA
Podstawy pomiarowe:
- płaska podstawa pomiarowa
- pryzmatyczna podstawa pomiarowa do 200 x 45 mm Ø20 ... 120 mm
Zakres dostawy:
- 1 nivelSWISS
- 4 baterie 1,5 V, rozmiar AAA
- 1 instrukcja
- 1 drewniane pudełko do przechowywania
