Optima BASIC

Producent:

Kod systemowy:

Komunikacja i parametry specjalne:

Wydajne rozwiązanie klasy podstawowej do precyzyjnego ustawiania i pomiarów narzędzi

Stan magazynowy: 0 szt.

Brak na magazynie

Brak informacji

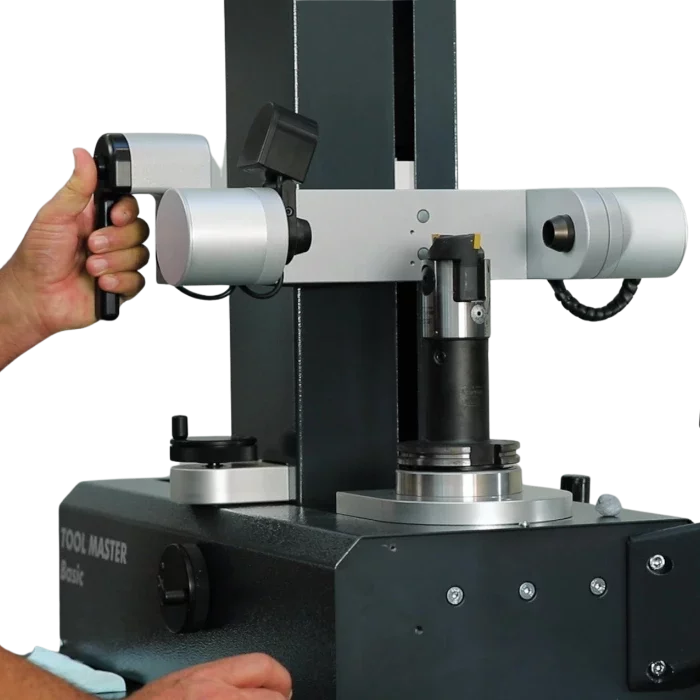

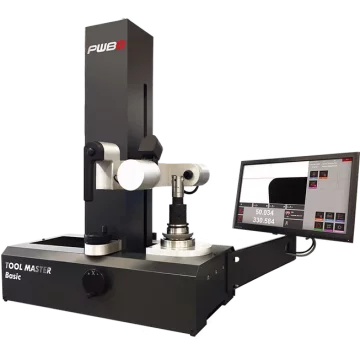

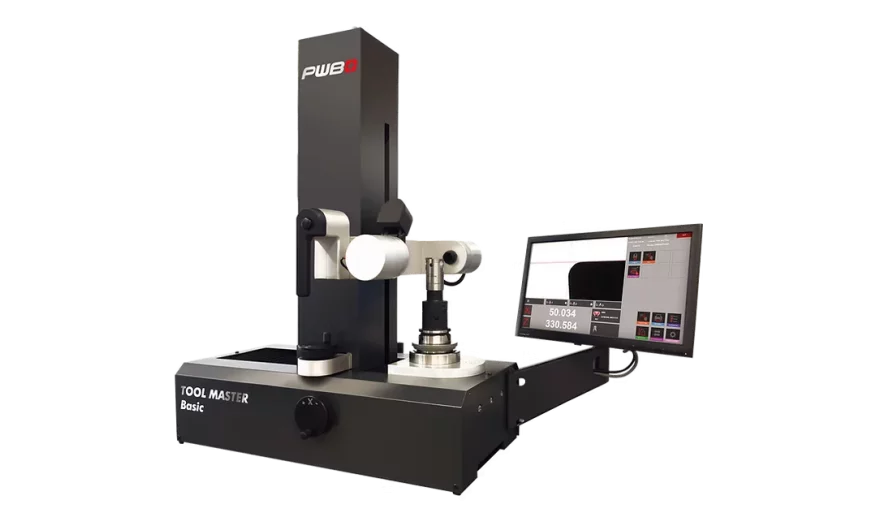

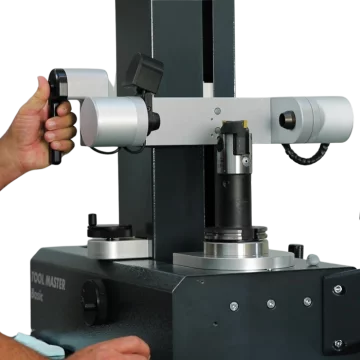

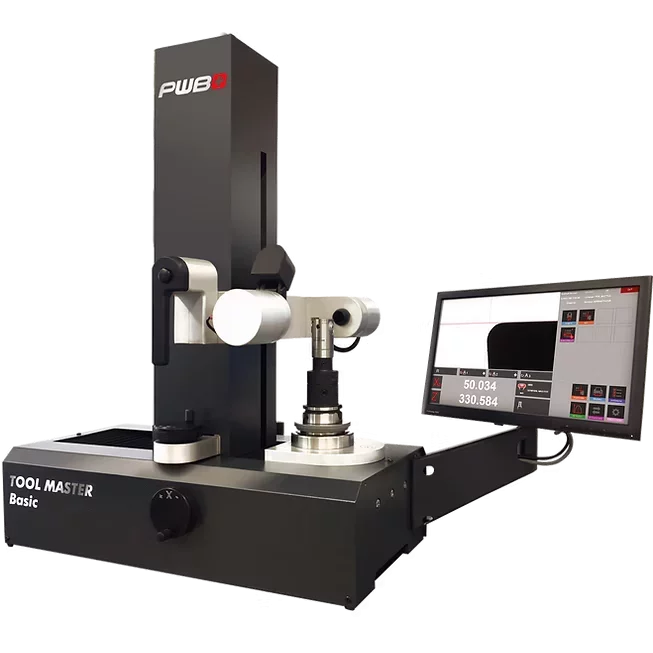

TOOL MASTER BASIC to najlepsze rozwiązanie klasy podstawowej do ustawiania narzędzi, przeznaczone do precyzyjnych pomiarów narzędzi.

Zwiększ wydajność swoich obrabiarek dzięki Trimos PWB TOOL MASTER BASIC – profesjonalnemu, modułowemu rozwiązaniu do ustawiania i pomiaru narzędzi CNC.

Ten system typu „Plug & Play”, zaprojektowany z myślą o precyzji i szybkości, pomaga zoptymalizować operacje obróbcze, skrócić przestoje maszyn i zapewnić najwyższą jakość. Dzięki cyfrowej kamerze CMOS i oprogramowaniu EyeRay® Basic uzyskasz niezawodne i powtarzalne pomiary dla wszystkich rodzajów narzędzi. TOOL MASTER BASIC zwiększa wydajność, bezpieczeństwo i rentowność Twojej produkcji przemysłowej.

Cechy

Rozwiązanie typu „Plug & Play”

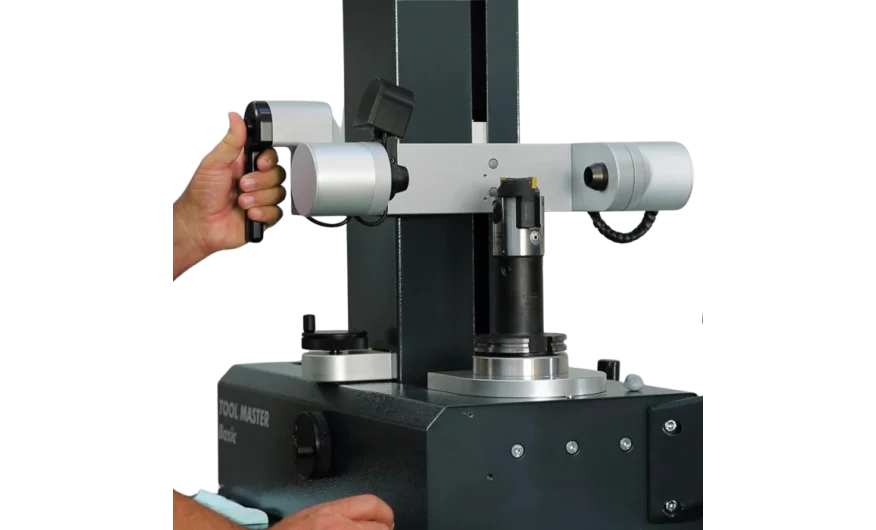

Sterowanie ręczne w osiach X | Z | C
Przetwarzanie obrazu EyeRay® Basic

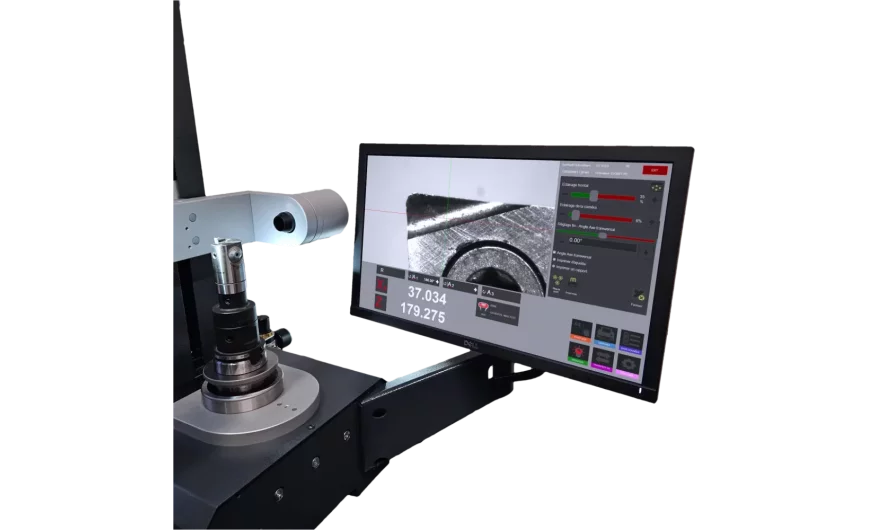

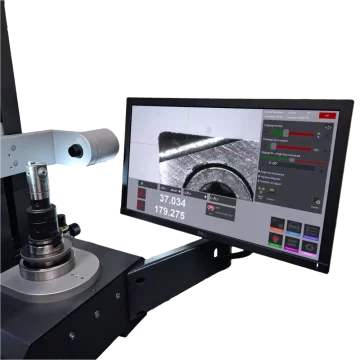

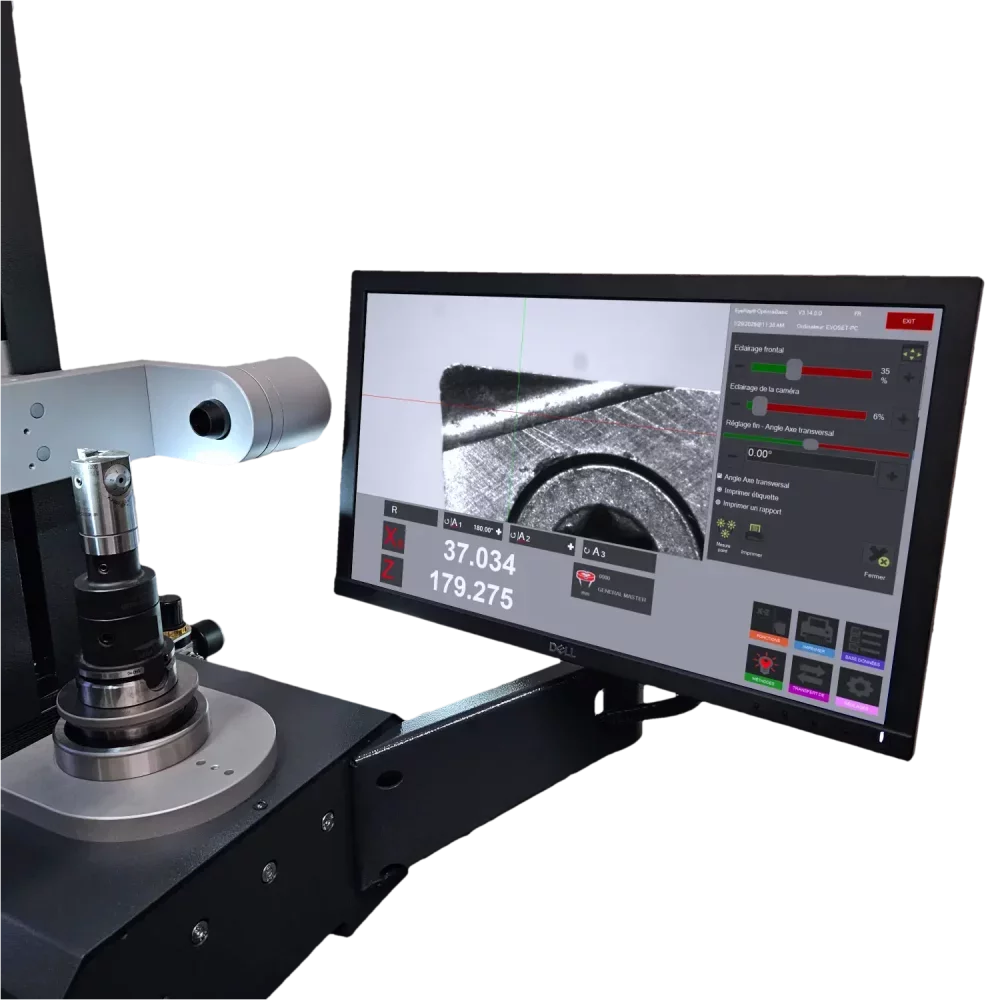

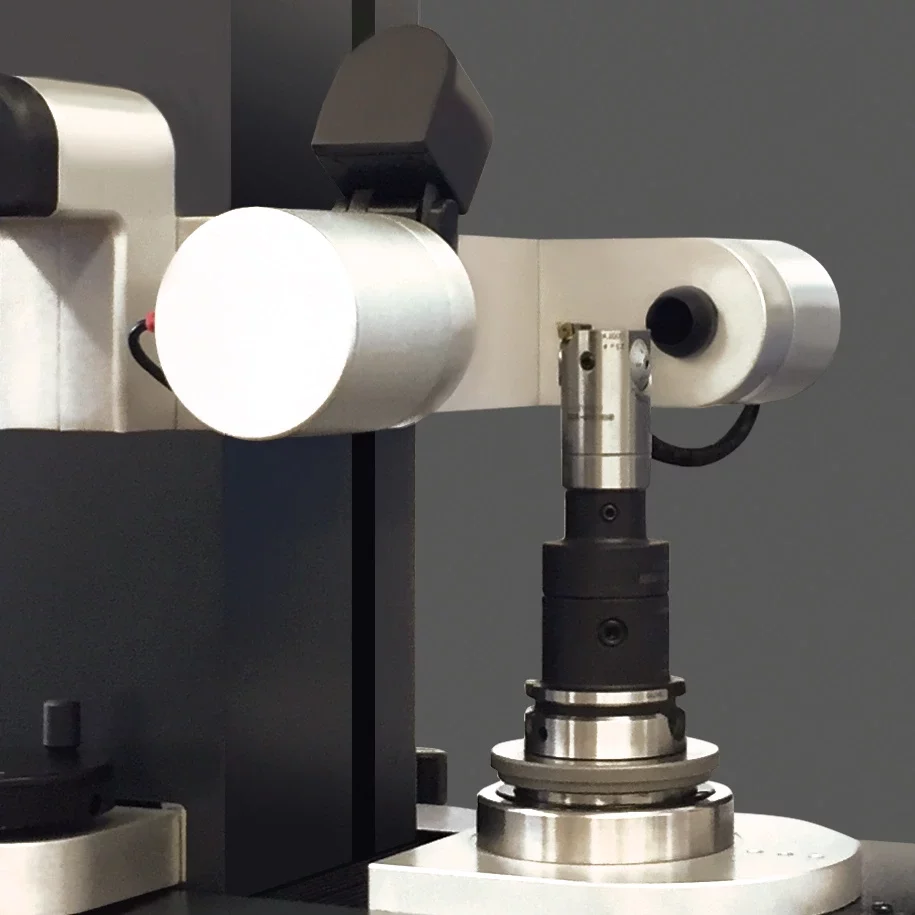

Cyfrowa kamera CMOS z obiektywem telecentrycznym
Komputer z 20-calowym ekranem

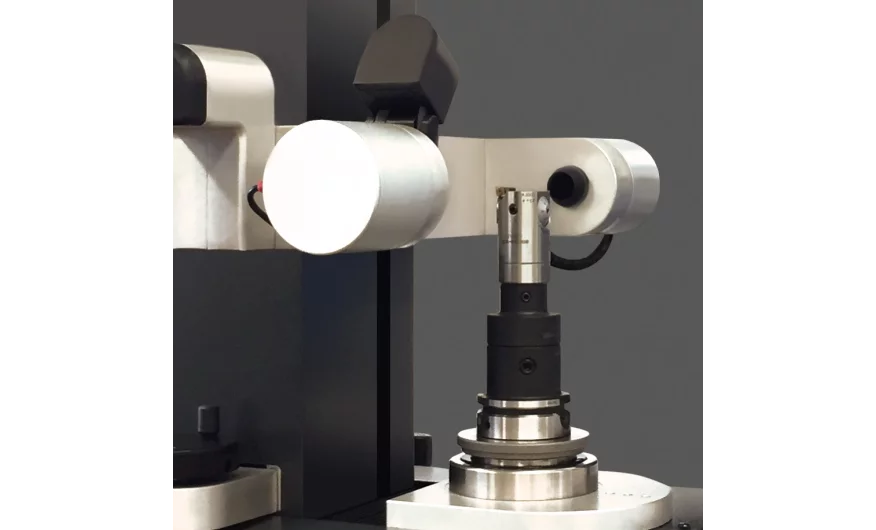

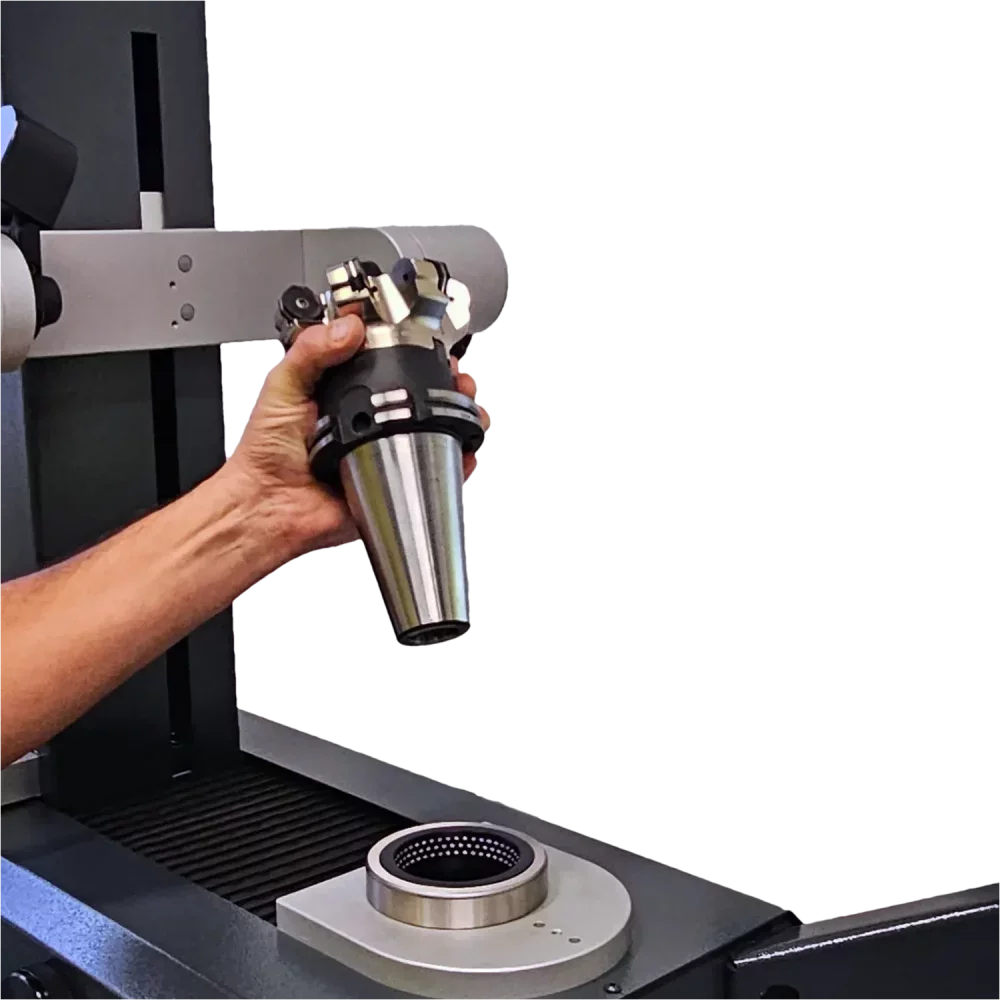

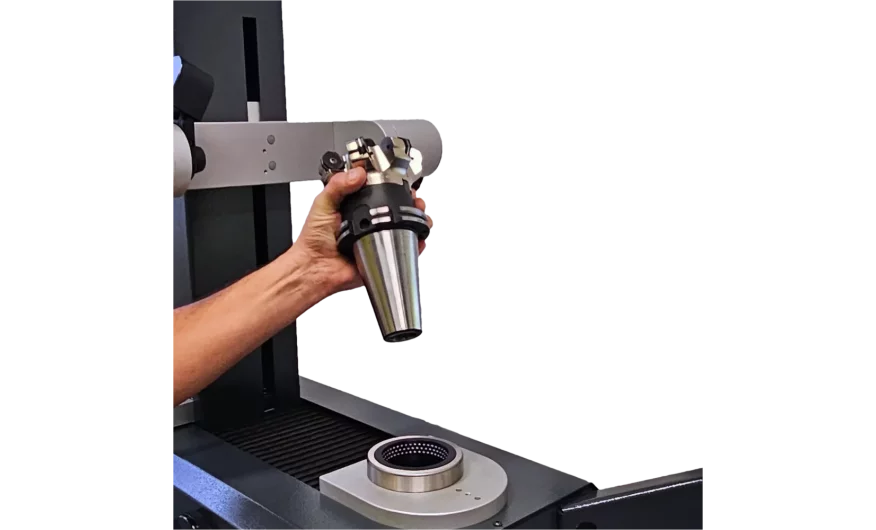

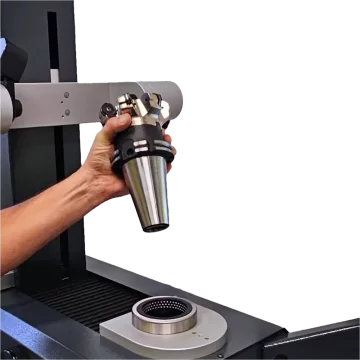

Zintegrowane wrzeciono narzędziowe ISO50 lub ISO40
Pneumatyczne mocowanie w osiach X i Z
Płynna ręczna regulacja precyzyjna
Szybkie ustawianie ostrości na krawędzi tnącej narzędzia
Kontrola narzędzia

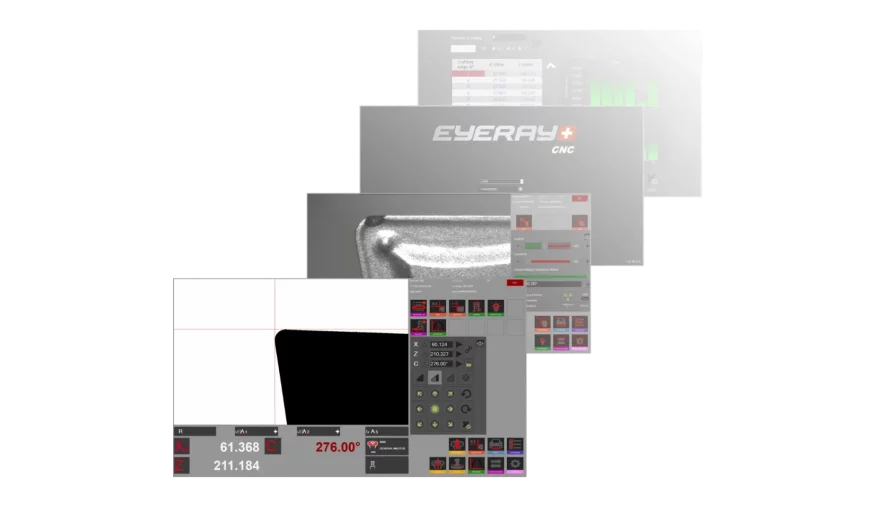

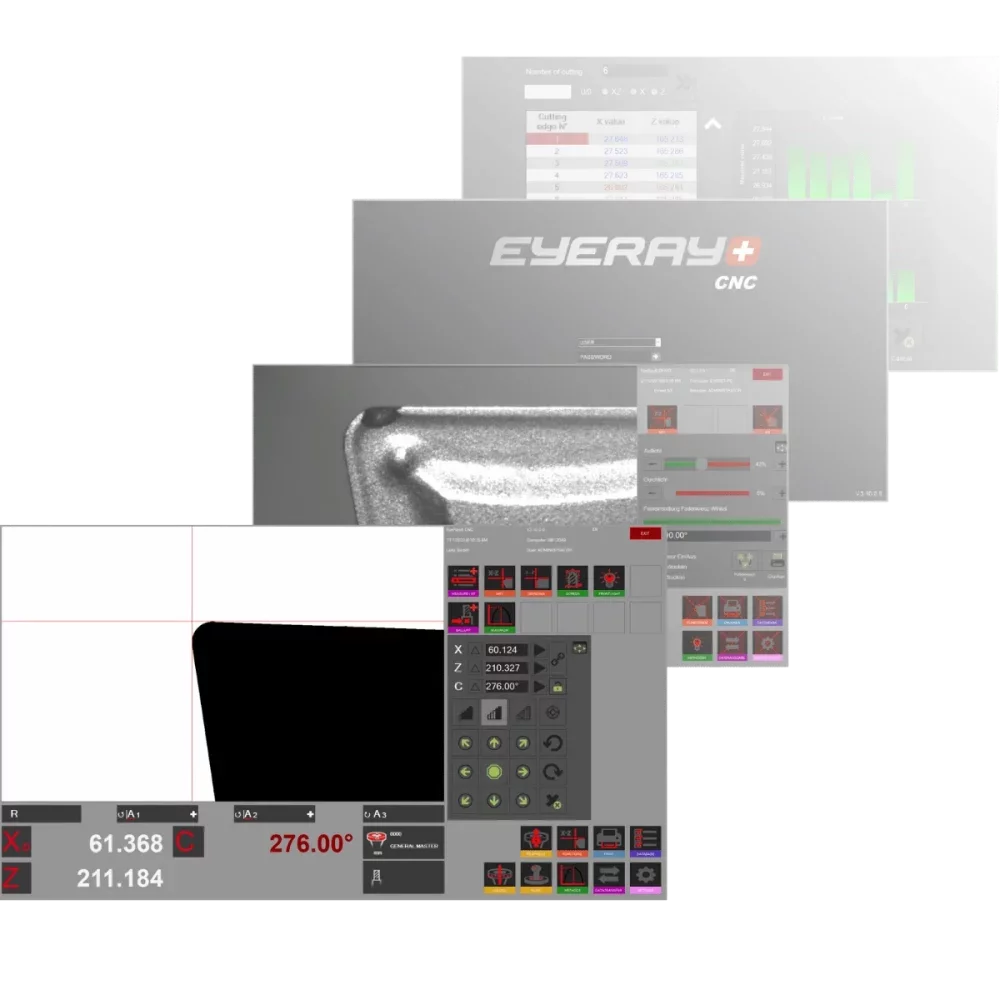

Interfejs EyeRay®
Interfejs wsparcia online
Wielojęzyczne oprogramowanie pomiarowe EyeRay®
Najwyższa współosiowość i najwyższa powtarzalność pomiarów dzięki precyzyjnemu wrzecionowi Trimos PWB
Wysoka dokładność bicia osiowego i promieniowego poniżej 2 μ; wrzeciono próżniowe KV poniżej 2 μ
System operacyjny Windows 11 Pro
Napięcie elektryczne 230 V

Szczegóły techniczne

	TOOL MASTER Basic
Zakres pomiarowy	X = 400 mm / Z = 400 mm oraz X = 400 mm / Z = 600 mm
Blokada osi	Pneumatyczna
Precyzyjna regulacja	Pokrętło ręczne dla każdej osi
Mocowanie narzędzia	Łożyska igiełkowe lub wrzeciono KV z blokadą obrotu i próżniowym systemem mocowania
Metoda pomiaru	Przetwarzanie obrazu z wykorzystaniem systemu EyeRay® Basic

Opcje

Szafka z tacą na narzędzia
Trzpień główny, mały
Drukarka termiczna wraz z 1 rolką etykiet
Urządzenie indeksujące do narzędzi tokarskich
Mechaniczny hamulec wrzeciona
Mocowanie próżniowe z pneumatycznym hamulcem wrzeciona
Przesyłanie danych za pośrednictwem postprocesora, nośnika danych RFID (Balluff), kodu QR oraz specjalistycznych rozwiązań klienta
