Oferta Maszyny i systemy pomiarowe Ustawianie narzędzi skrawających

Optima

Specyfikacja techniczna

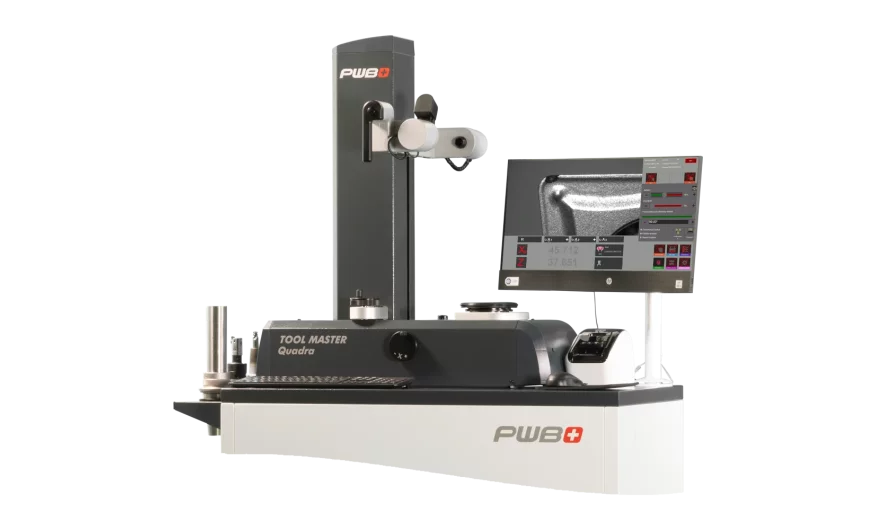

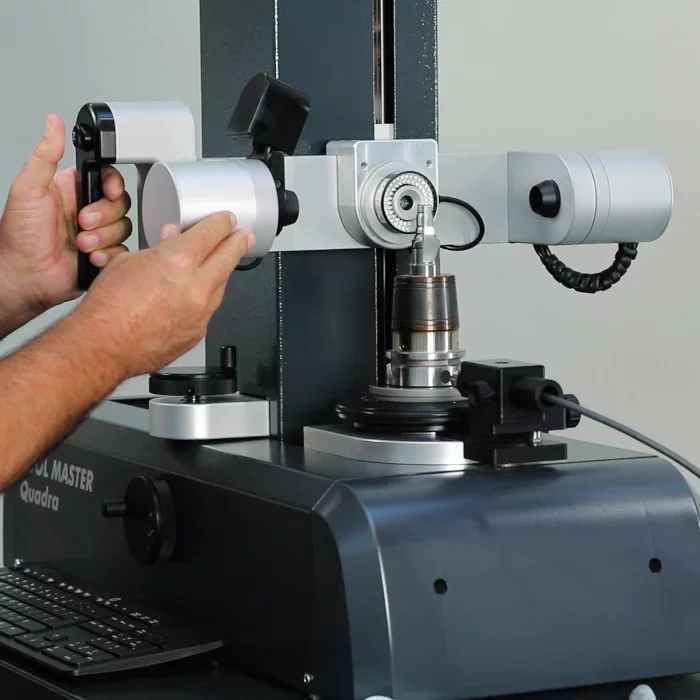

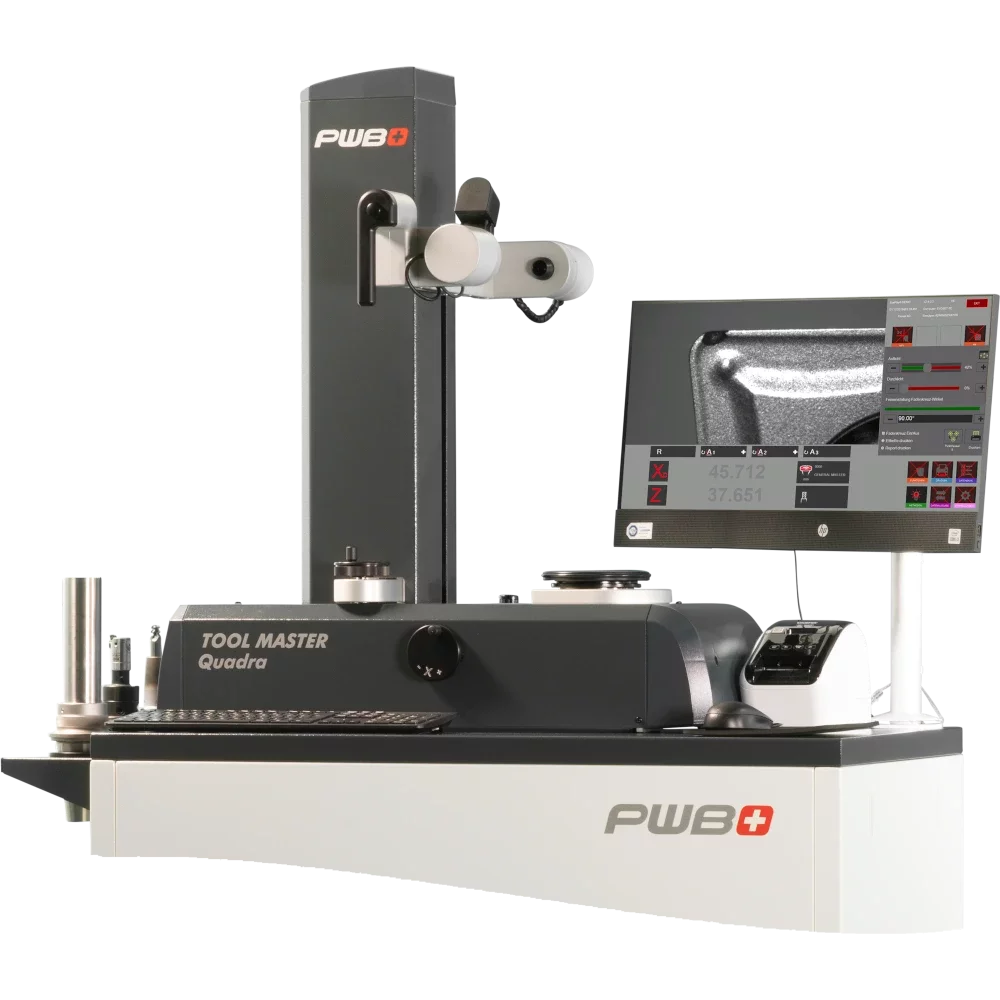

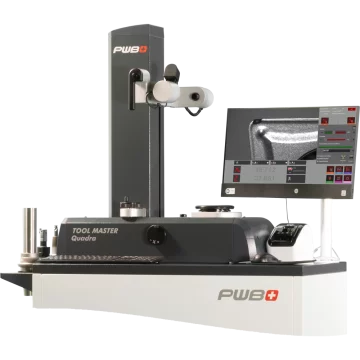

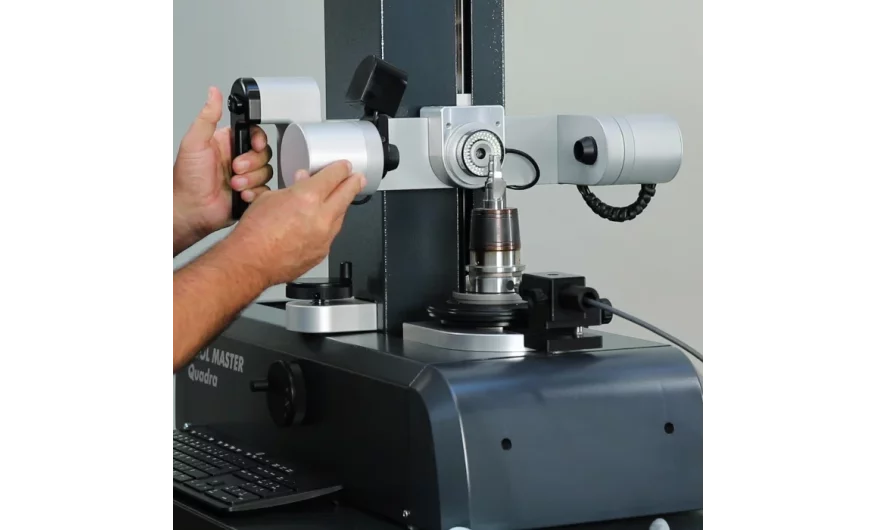

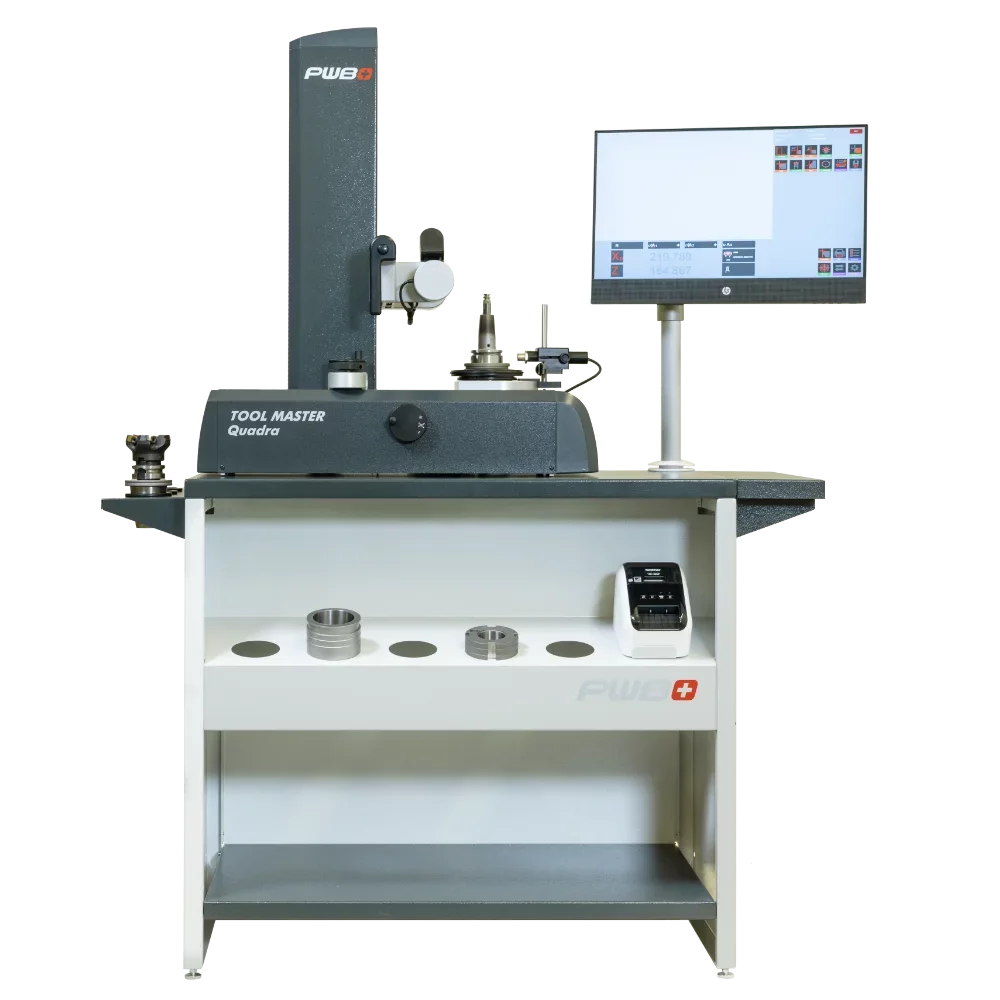

Przyrząd Optima jest prostym w obsłudze przyrządem do ustawiania narzędzi, wykorzystującym optyczny system pomiaru EyeRay (nie dotyczy wersji z czujnikiem). Dzięki temu możliwe jest określenie parametrów narzędzia i obserwacja kształtu na kolorowym wyświetlaczu.

Wstępnie dociążone prowadnice kulkowe w obu osiach oraz zastosowana przeciwwaga zapewnia dokładny i swobodny pomiar.   Kolumna pomiarowa oraz gniazdo narzędziowe zamontowane są na termo stabilizowanej i odpornej na uwalnianie naprężeń żeliwnej podstawie.   Mieszek chroniący prowadnicę, dokładnie regulowane gniazdo narzędziowe oraz system pomiarowy dostosowane są do pomiarów w ciężkich warunkach produkcyjnych.

Optima jest przyrządem posiadającym znakomity stosunek ceny do jakości oraz możliwości.

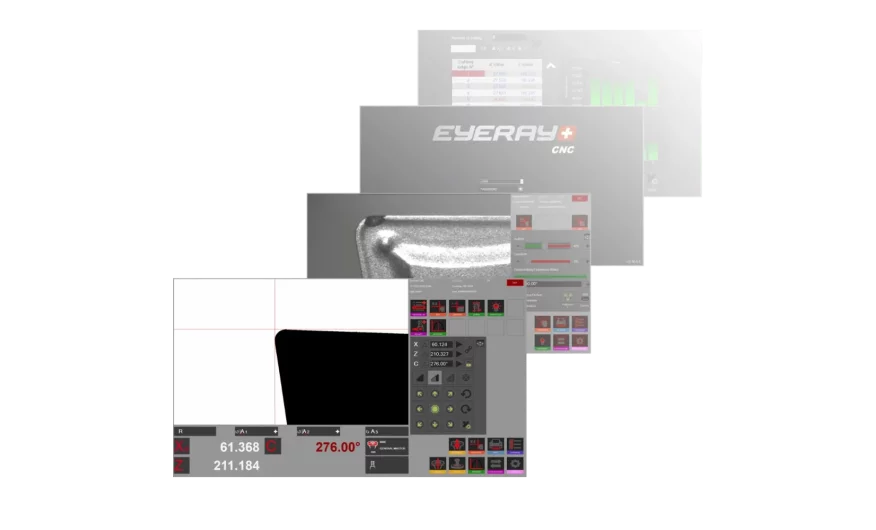

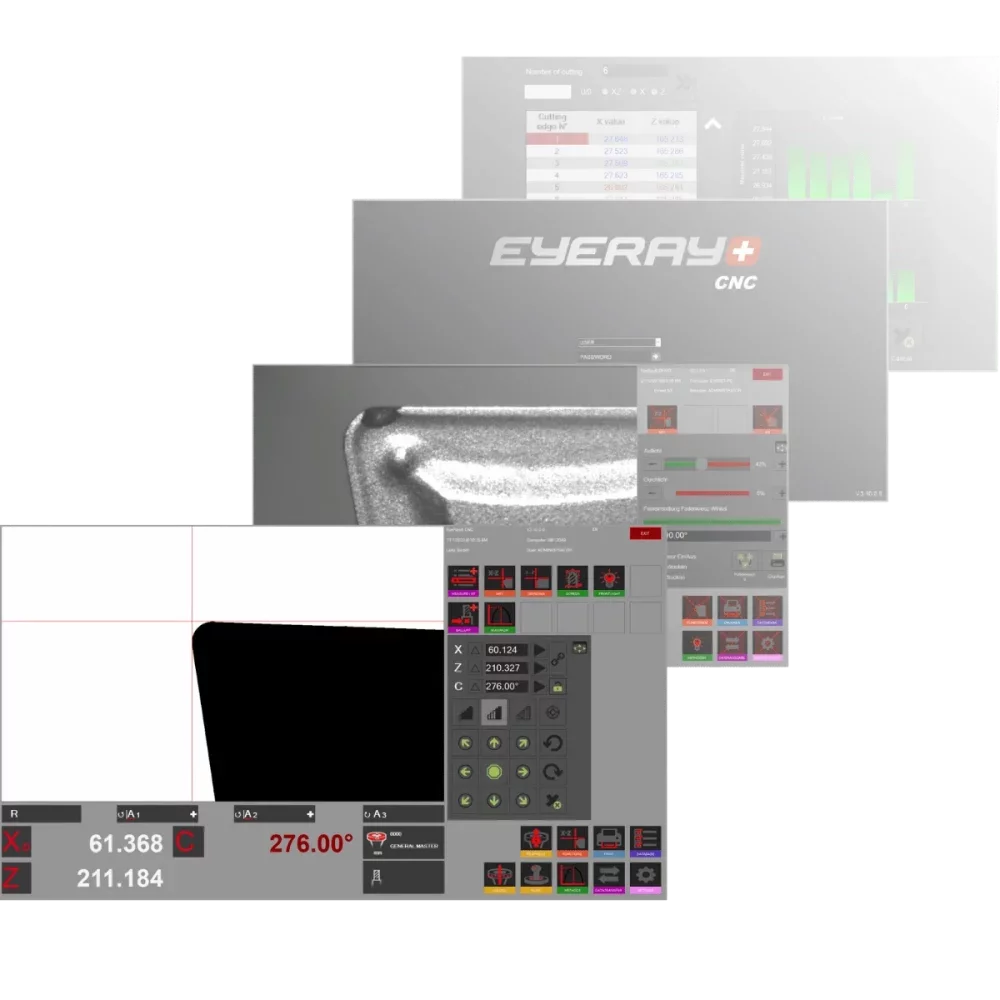

System EyeRay Hawk oraz EyeRay Buzzard jest oprogramowaniem współpracującym z maszyną umożliwiającym zbieranie i przetwarzanie danych z pomiaru geometrii narzędzi skrawających.   Posiada dwie podstawowe metody pomiaru. Pierwsza opiera się na działaniu na zasadzie projektora elektronicznego przetwarzającego obraz z kamery cyfrowej. Umożliwia to pomiar średnicy narzędzia, kątów nachylenia krawędzi skrawających czy tolerancji bicia. Istotną możliwością jest analiza obrazu rzeczywistego z kamery cyfrowej, szczególnie użyteczne przy ocenie ostrzy skrawających.

Dane techniczne :

  • zakres pomiarowy:
    X: 400 mm / 600 mm
    Z: 400 mm / 600 mm
  • gniazdo narzędziowe:    ISO/SK 40 /50
    -igłowe (standard)
    -pneumatyczne (opcja)
  • ruch w osiach X i Y:       ręczny
  • maks. masa narzędzia:  50 kg
  • ekran dotykowy:            20”
  • oprogramowanie:           EyeRay Hawk / Buzzard
  • szafka pod przyrząd:     standard
  • drukarka etykiet:           standard
Charakterystyczne cechy przyrządu :
  • wspomaganie pneumatyczne przesuwu
  • proste połączenie wszystkich komponentów uniwersalnym interfejsem USB
  • zintegrowany reduktor sprężonego powietrza
  • ergonomiczne pokrętła dokładnego przesuwu
  • konstrukcja najnowszej generacji  najnowszy system wizyjny
  • wysokiej klasy komputer z wyświetlaczem dotykowym 20”
  • zakres pomiarów od 400 mm x 400 mm
  • drukarka do etykiet

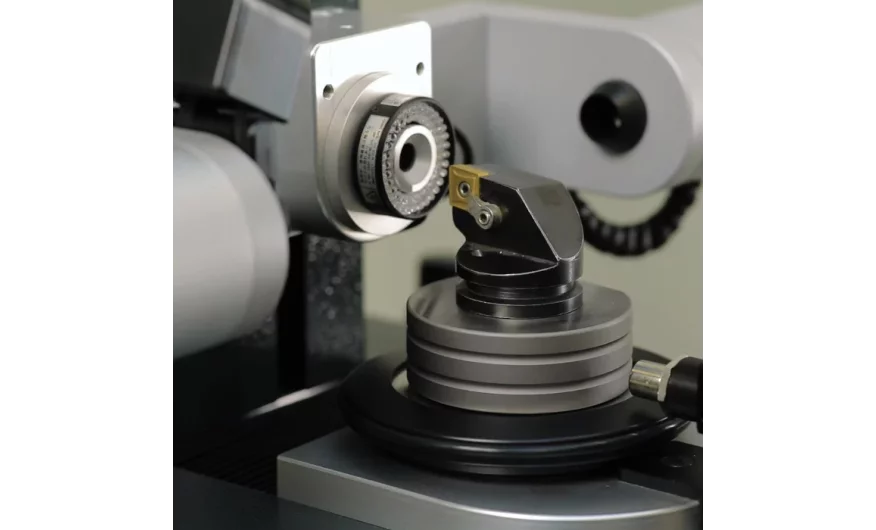

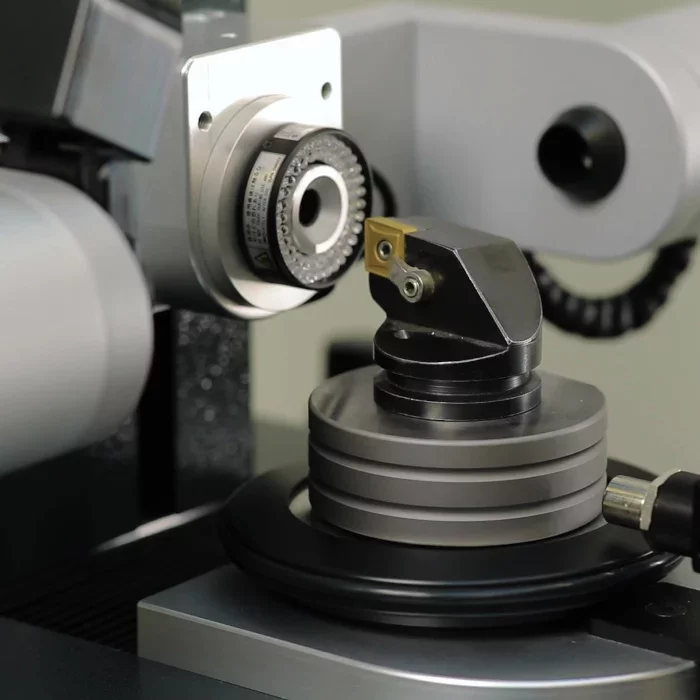

  • specjalne oświetlenie widoku narzędzi umożliwiające inspekcje jego powierzchni
  • powiększenie 23x
  • oprogramowanie oraz szczegółowa instrukcja obsługi po Polsku

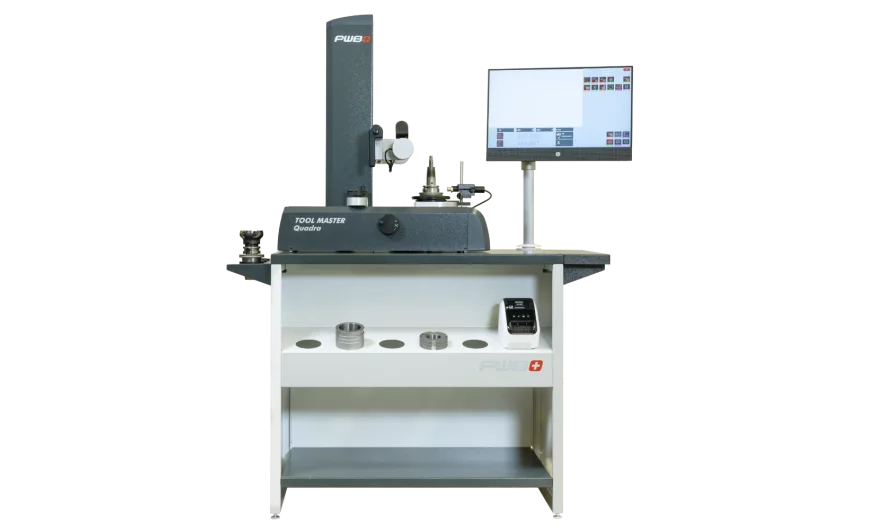

  • stolik pod przyrząd w standardzie

  Cechy oprogramowania EyeRay:   Metody pomiaru:

  • maksimum
  • tryb preset
  • metoda nakładania obrazu
  • pomiar wielu krawędzi
  • analiza ostrzy z obrazu kamery
  • funkcja projektora
  • współrzędnych punktu środkowego

  Funkcje pomiarowe:

  • detekcja skrajnych wartości konturu
  • detekcja krawędzi konturu
  • *wartość Z dla zadanej X
  • *wartość X dla zadanej Z
  • *analiza narzędzi wieloostrzowych

  Baza danych:

  • adapterów
  • parametrów

  Transfer danych:

  • backup
  • *lista narzędzi

  Ustawienia:

  • 1 format drukowania etykiet
  • *drukowanie listy narzędzi

  * - funkcje dostępne jedynie w wersji Buzzard   Oprogramowanie ma strukturę modułową dzięki czemu można wzbogacić je o żądane funkcje i metody pomiarowe.

Producent: Trimos
Kategoria: Przyrządy optyczne
