Specyfikacja techniczna

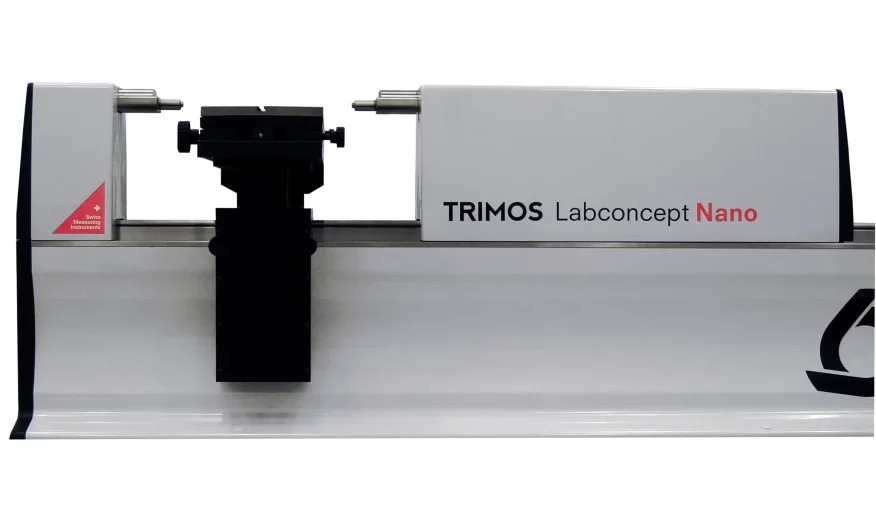

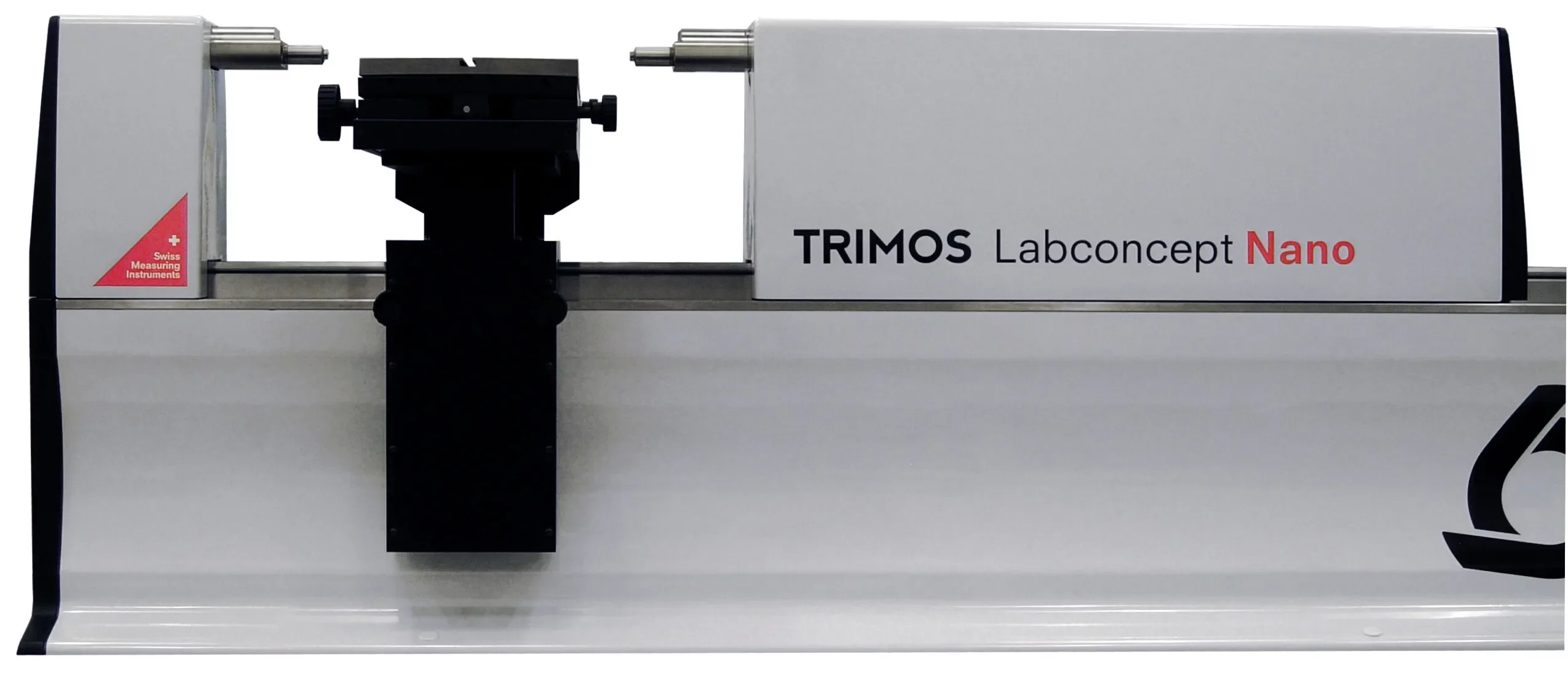

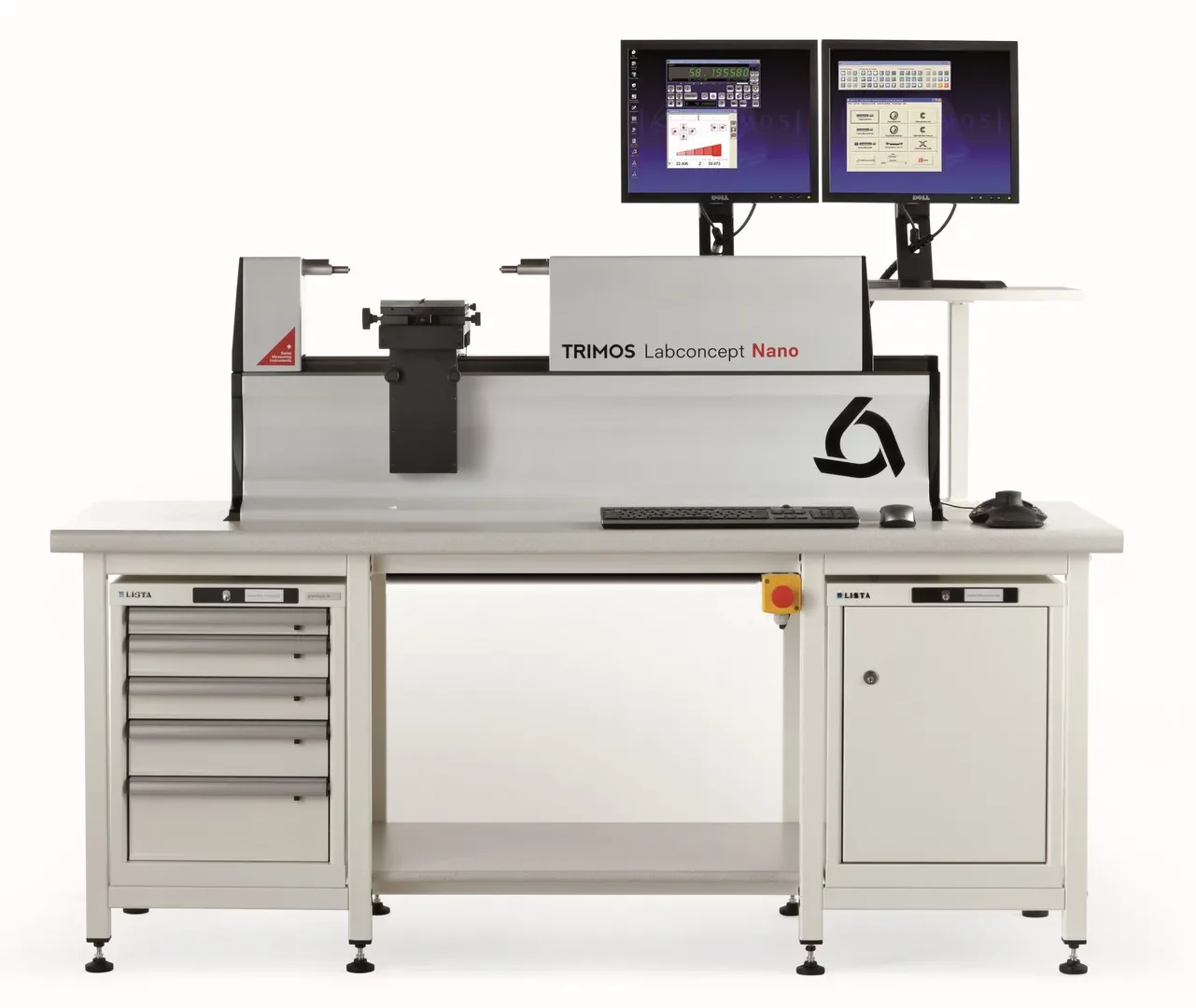

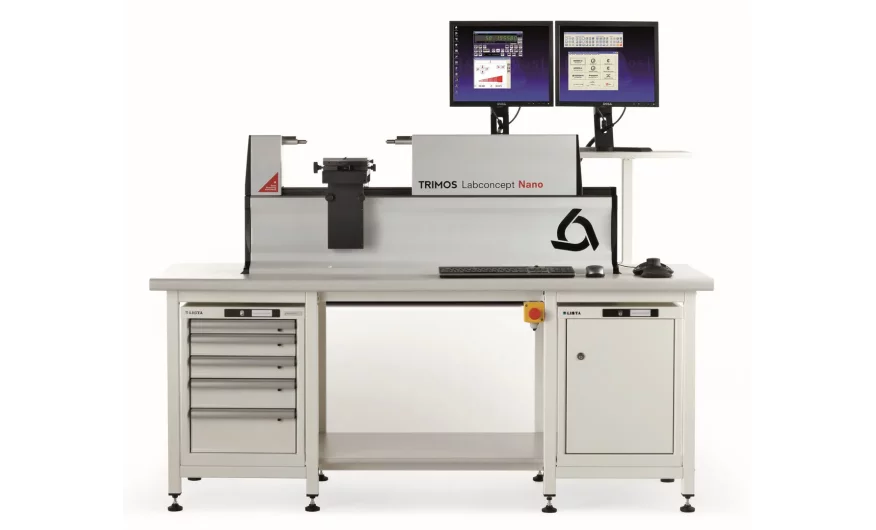

Najnowszej generacji długościomierze z trzema osiami sterowanymi w trybie CNC
Najnowszej generacji długościomierze z trzema osiami sterowanymi w trybie CNC o najwyższej dokładności: 0,07 μm+L(mm)/2000 μm. Długościomierze Labconcept Nano firmy Trimos należą do najdokładniejszych przyrządów do wzorcowania sprawdzianów oraz przyrządów pomiarowych. W wyniku kombinacji najnowszych technologii oraz wiedzy i doświadczenia firmy Trimos, skonstruowany został jako przyrząd, dostosowany do wszystkich zadań pomiarowych wymagających najwyższej dokładności.
- Bardzo wysoka dokładność: 0.07 μm + L/2000
- Nadzwyczajna powtarzalność: 0.03 μm
- Zakres bezwzględny: 0- 350 mm
- Zmotoryzowana karetka pomiarowa w osi X, z regulowaną programowo prędkością przesuwu
- Zmotoryzowany uniwersalny stolik pomiarowy, osie Y/Z
- Maksymalne obciążenie do 60 kg
- Nacisk pomiarowy (0-12N) oraz system blokowania sterowany programowo
- Zintegrowany system kompensacji temperatury (2 czujniki)
- Zintegrowane oprogramowanie zarządzające bazą wzorcowanych narzędzi (opcja)
Specyfikacja
| Labconcept Nano | 350 | 600 | 1100 | |
| Bezwzględny zakres pomiarowy 1) | mm (in) | 350 (13) |
350 (13) |
350 (13) |
| Całkowity zakres pomiarowy | mm (in) | 0 - 350 (13) |
0 - 600 (23) |
0 - 1100 (43) |
| Max. dopuszczalny błąd 2) | µm | 0.07+L(mm)/2000 | ||
| Max. rozdzielczość | mm (in) | 0.00001 (0.0000004) | ||
| Powtarzalność (2s) 2) | µm | 0.03 | ||
| Nacisk pomiarowy (regulowany programowo) | N | 0 - 12 | ||

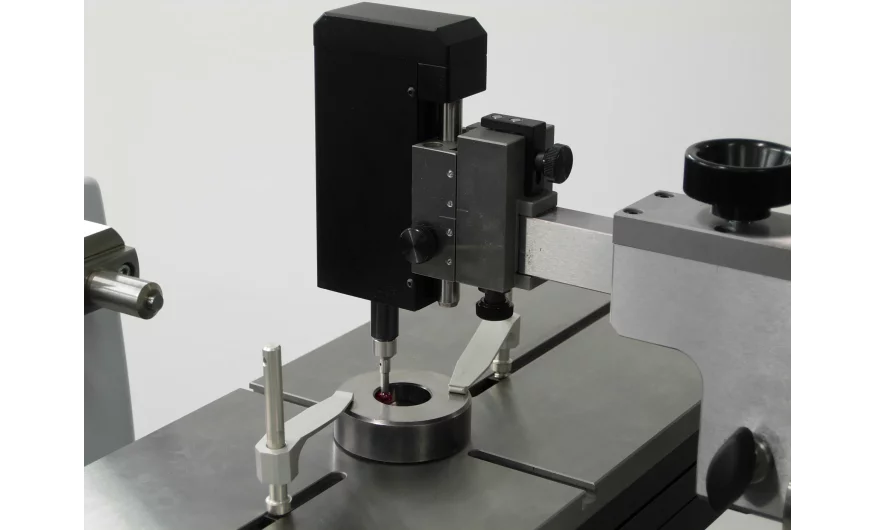

| Czas pomiaru pierścienia gładkiego | sec. | 40 | ||
| Czas pomiaru pierścienia gwintowego | sec. | 50 | ||
| Przesuw w osi X | zmotoryzowany | |||
| Wyświetlacz TFT | 2 monitory LCD, 17" | |||
| Komputer | PC-Dell | |||
| Kompensacja temperaturowa | Tak, 2 sensory | |||
| Stolik manipulacyjny zmotoryzowany w osi Y oraz Z | Tak | |||
| Oś Z, zakres przesuwu | mm | 100 | ||
| Oś Y, zakres przesuwu | mm | 50 | ||
| Oś X, zakres przesuwu | mm | ± 10 | ||
| Kąt obrotu w osi Y | ° | ± 1.5 | ||
| Pochylenie w osi Z | ° | ± 4 | ||
| Temperatura pracy | °C | +15° to 35° C | ||
| Wilgotność względna | % | 20 .. 80 | ||
| Waga | kg | 350 | 420 | 500 |
1) Zależy również od użytego oprzyrządowania 2) Podane wartości przy temperaturze 20 ± 0.2 °C oraz względnej wilgotności 50 ± 5%. Możliwości długościomierza LABCONCEPT Nano (w zależności od wyposażenia dodatkowego).
Wzorcowanie:

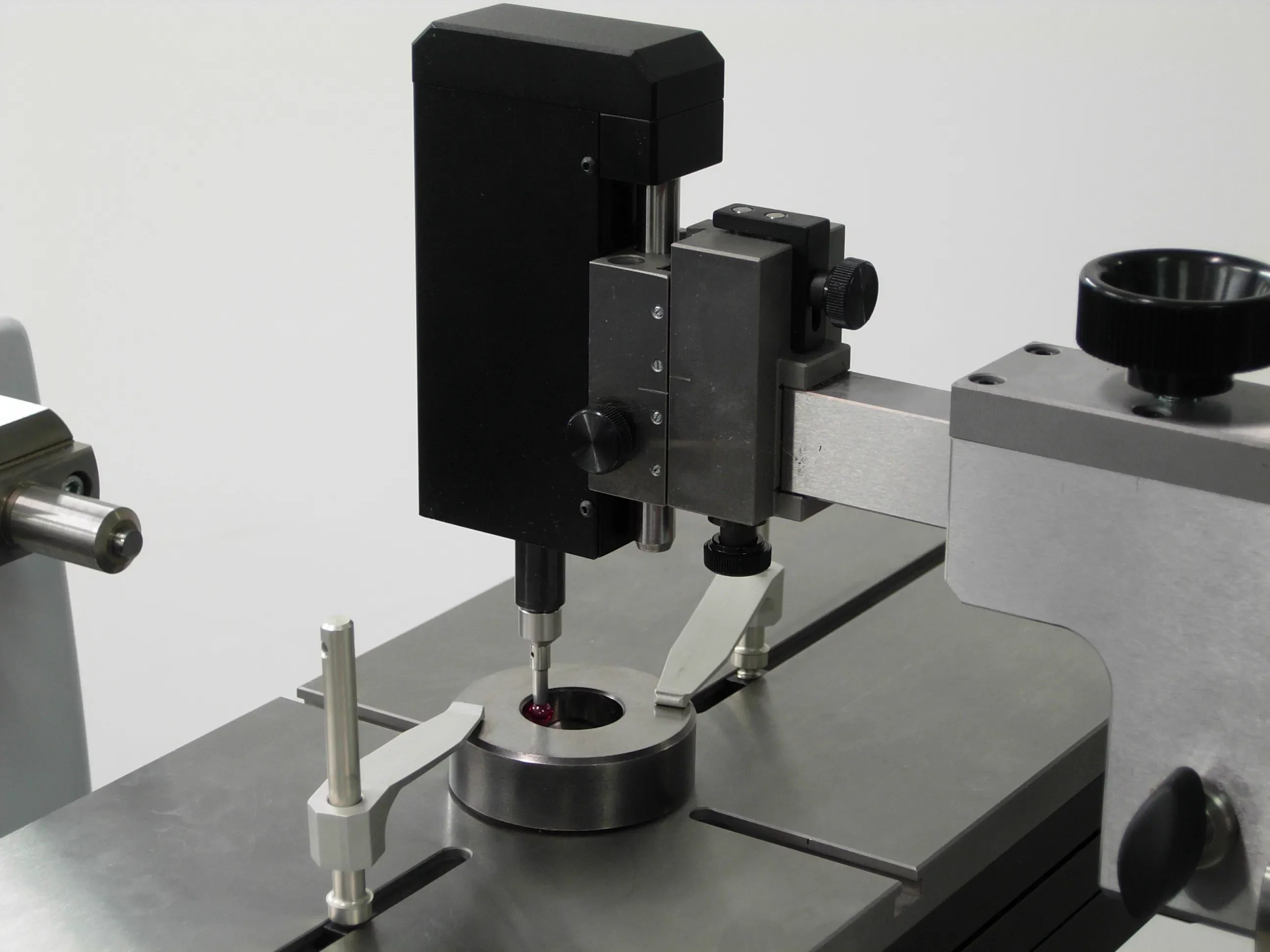

- sprawdzianów gładkich

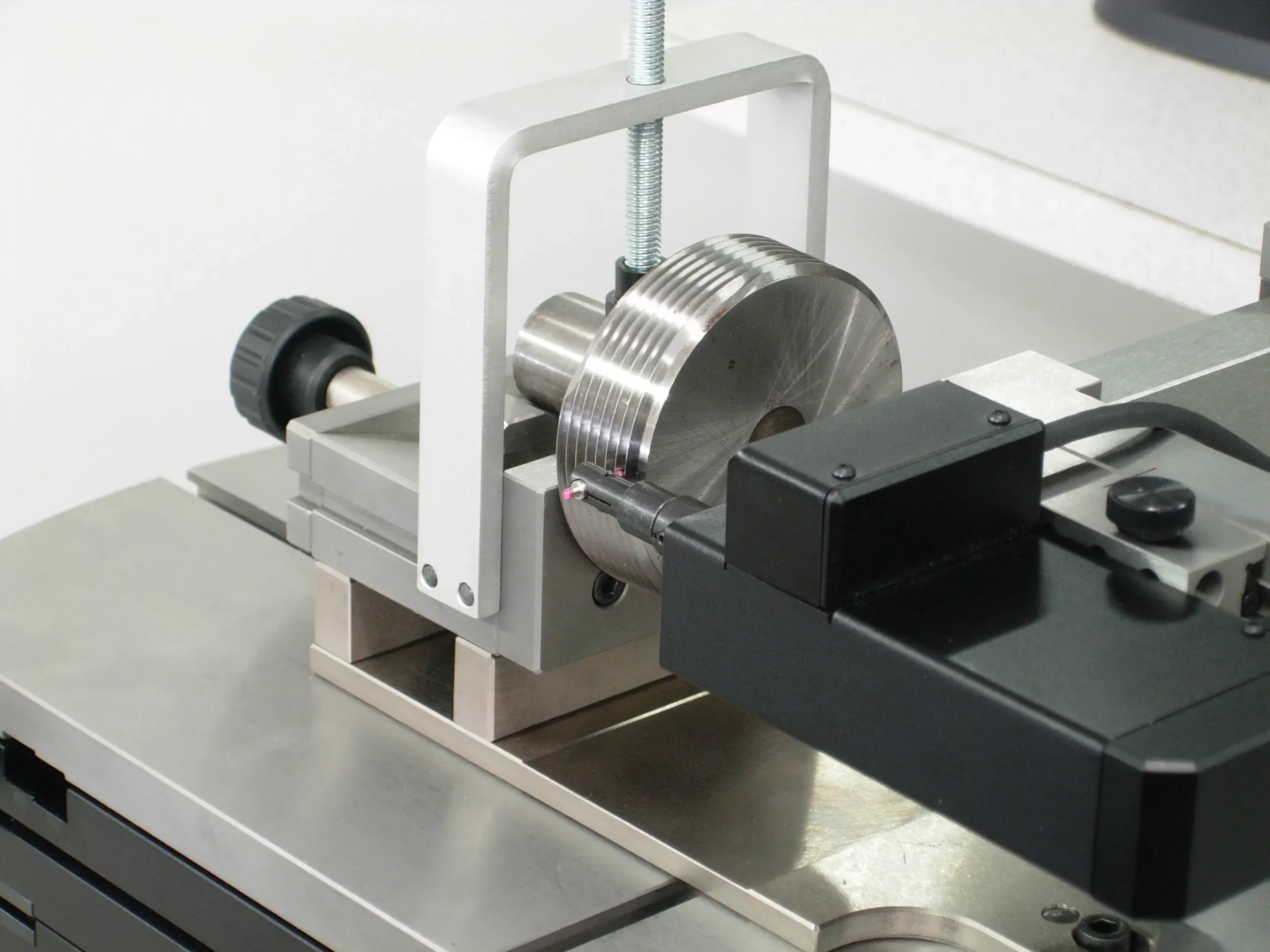

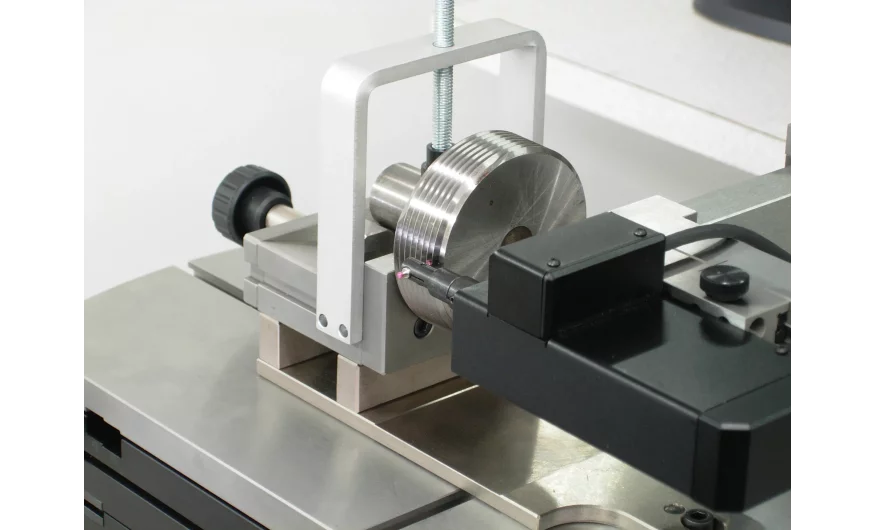

- sprawdzianów trzpieniowych i pierścieniowych gwintów walcowych, stożkowych
- sprawdzianów szczękowych
- wzorców pierścieniowych nastawczych
- czujników zegarowych, cyfrowych, mikrokatorów
- diatestów
- mikrometrów zewnętrznych i wewnętrznych
- wzorców do mikrometrów - noniuszowych i cyfrowych głowic mikrometrycznych

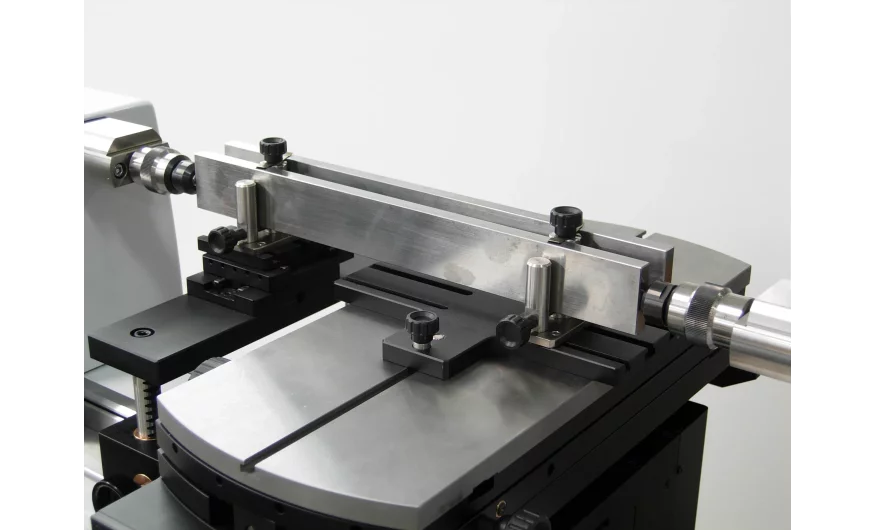

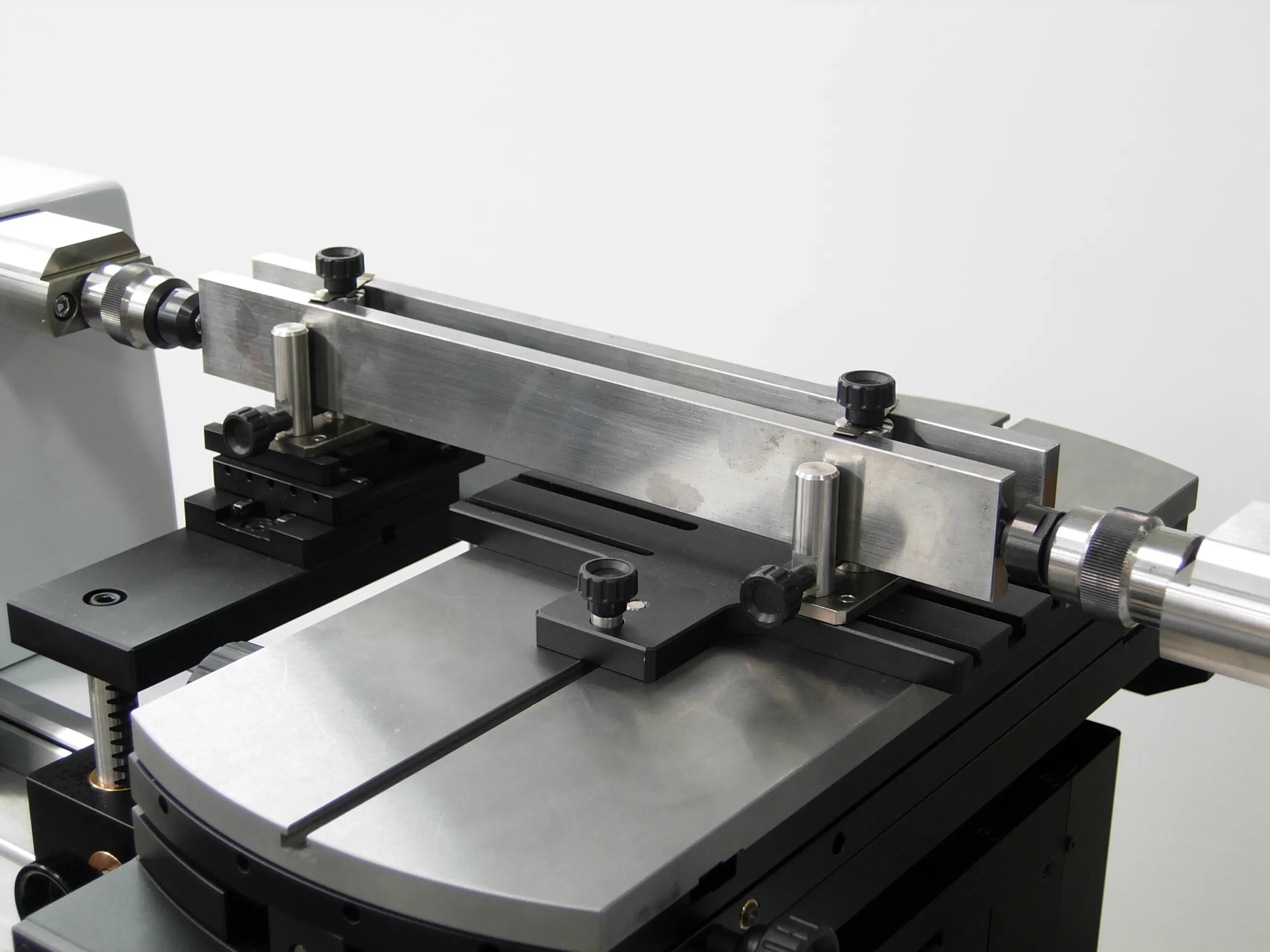

- długich płytek wzorcowych (od 100 mm metodą porównawczą)
- średnicówek 2-punktowych
- wszelkich pomiarów w ramach okresowych kontroli przyrządów pomiarowych
| Producent: | Trimos |
| Kategoria: | Długościomierze |
