Specyfikacja techniczna

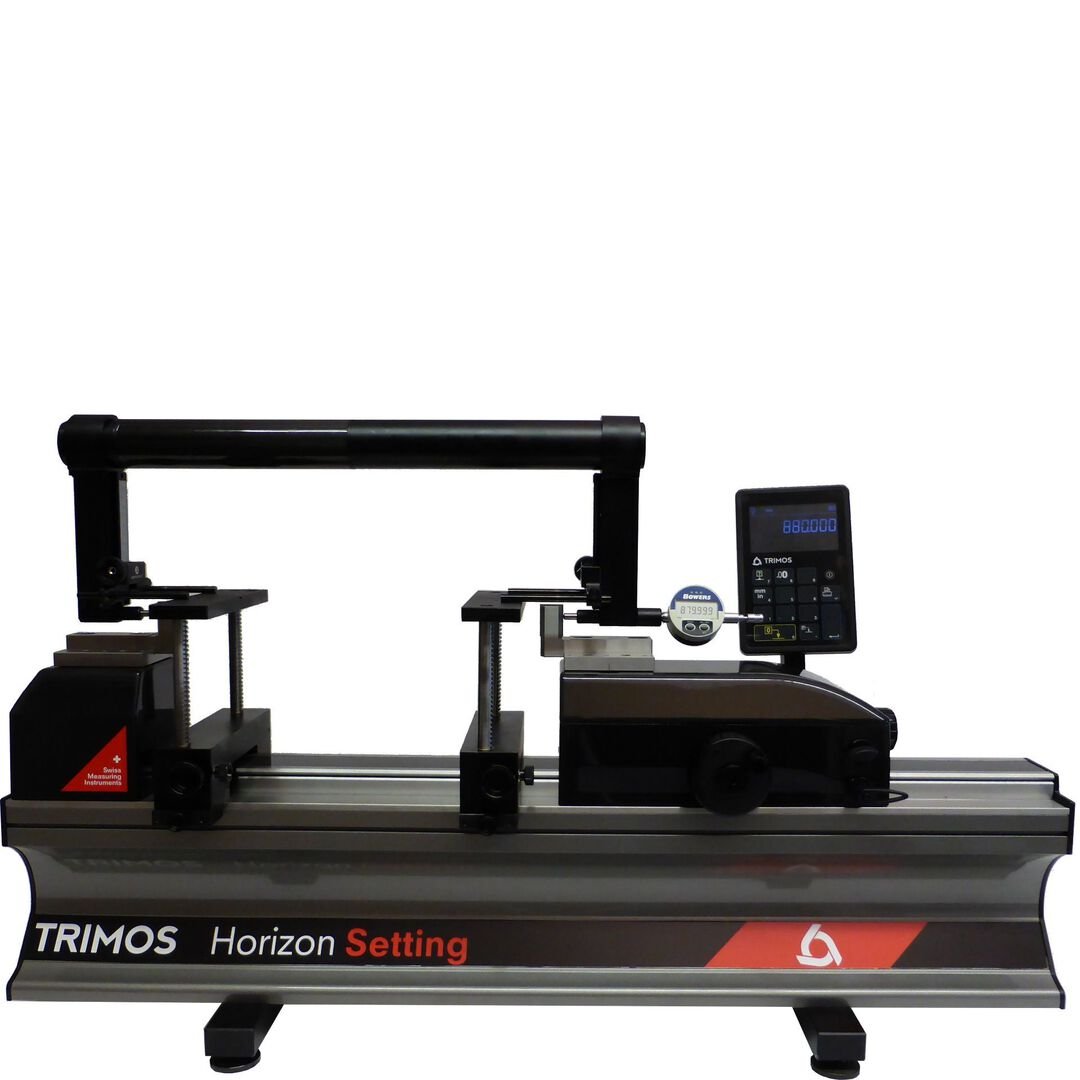

Horizon Setting HS5 jest pierwszym modelem z serii mogącym pracować zarówno w trybie manualnym przy szybkim przemieszczaniu jak i w trybie zmotoryzowanym przy dokładnym pozycjonowaniu. Model wyposażony jest w silnik umożliwiający precyzyjne sterowanie serwomechaniznem.
Wysoka dokładność:
- Horizon Setting HS5: 0,7 μm + L(mm)/1000 μm
Wysoka precyzja modelu HS5 stawia go na równi z modelami z najwyższej półki. Dzięki temu idealnie sprawdza się przy kontroli i kalibracji zarówno w warunkach warsztatowych jak i labolatoryjnych.
Długościomierze Horizon to idealny produkt do ustawiania średnicówek 2-punktowych, uniwersalnych, mikrometrów oraz innych przyrządów. Nowy model oparty jest na dobrze znanym modelu Trimos Horizon Premium, jednak z wykorzystaniem najnowszej elektroniki i innowacyjnego wyświetlacza. Nowoczesny i ergonomiczny design, jak również łatwość użytkowania gwarantują osiągnięcie doskonałej wydajności pracy. Szeroki wybór łatwo wymienialnych akcesorii zwiększa możliwe zastosowania i gwarantuje prawidłowe ustawienie przyrządu.
Najważniejsze cechy:
- Wysoka dokładność (szczegóły w tabelce na dole)
- Bardzo łatwy w użyciu
- Szybkie i dokładne pomiary
- Wytrzymała konstrukcja idealna do pracy w warsztacie
- Bezwzględny zakres pomiarowy: nawet do 3050 mm (zależnie od modelu)
- Stały nacisk pomiarowy: 15 N

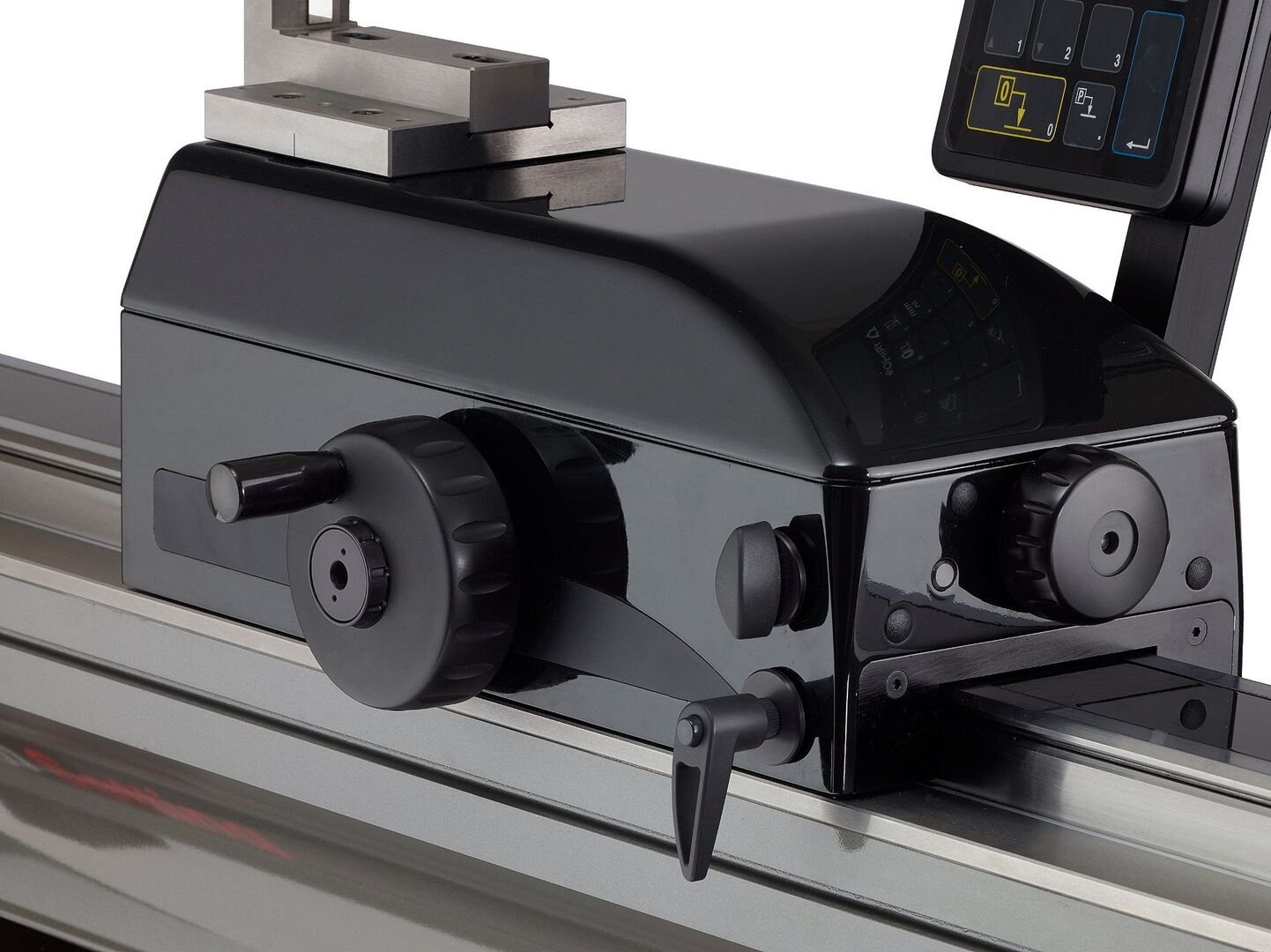

- Możliwość pracy w trybie manualnym i zmotoryzowanym dzięki silnikowi sterującemu serwomechanizmem

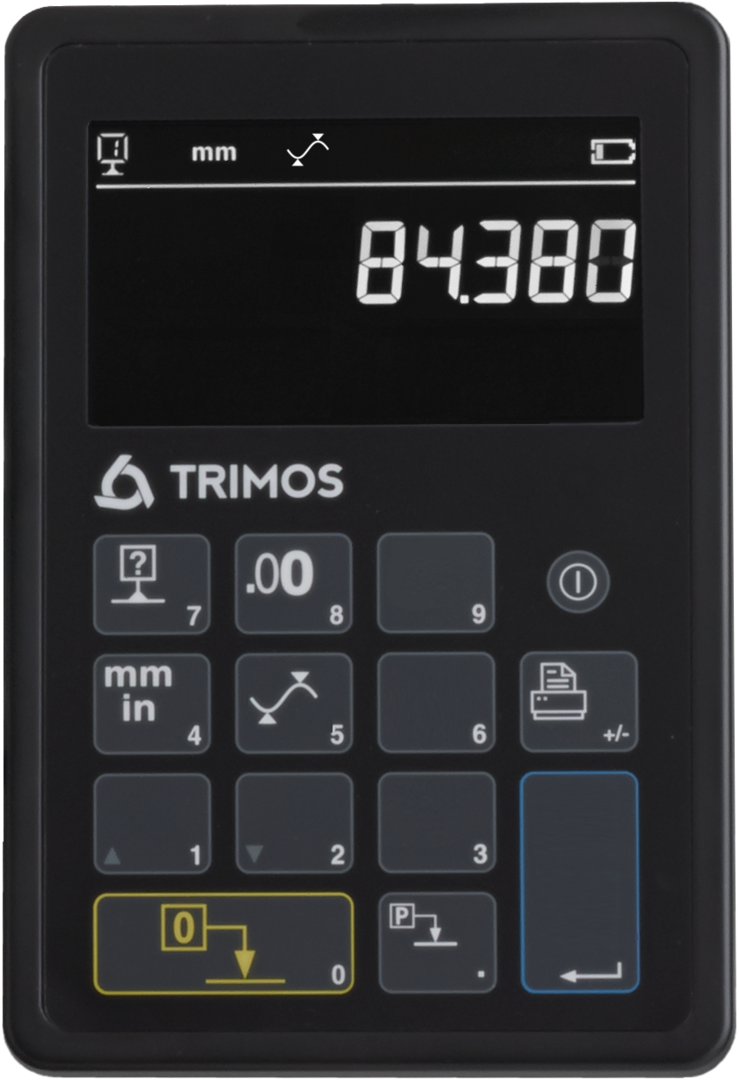

- Zintegrowany wyświetlacz z wyjściem danych
- 2 lata gwarancji
Specyfikacja Horizon Setting HS5
| HS5-500 | HS5-1000 | HS5-1500 | HS5-2000 | HS5-3000 | ||
| Bezwzględny zakres pomiarowy 1) | mm | 550 | 1050 | 1550 | 2050 | 3050 |
| Max. dopuszczalny błąd 2) | µm | 0.7+L(mm)/1000 | ||||
| Max. rozdzielczość | mm | 0.0001 | ||||
| Powtarzalność (2s) 2) | µm | 0.5 | ||||
| Nacisk pomiarowy | N | 15 | ||||
| Interfejs | USB/RS232 | |||||
| Temperatura pracy | °C | +10° do 40° | ||||
| Maksymalna prędkość przesuwu w trybie manualnym | mm/s | 1.5 | ||||
| Zakres pomiarowy w trybie zmotoryzowanym | mm | 8(0,-1mm) | ||||
| Wilgotność względna | % | 20 - 80 | ||||
| Waga | kg | 94 | 123 | 152 | 181 | 239 |
1) Zależy również od użytego oprzyrządowania 2) Podane wartości przy temperaturze 20 ± 0.2 °C oraz względnej wilgotności 50 ± 5%.
Ustawianie:
- mikrometrów zewnętrznych i wewnętrznych
- wzorców do mikrometrów
- średnicówek 2-punktowych
- średnicówek uniwersalnych
- suwmiarek
- wszelkich pomiarów w ramach okresowych kontroli przyrządów pomiarowych
| Producent: | Trimos |
| Kategoria: | Długościomierze |
